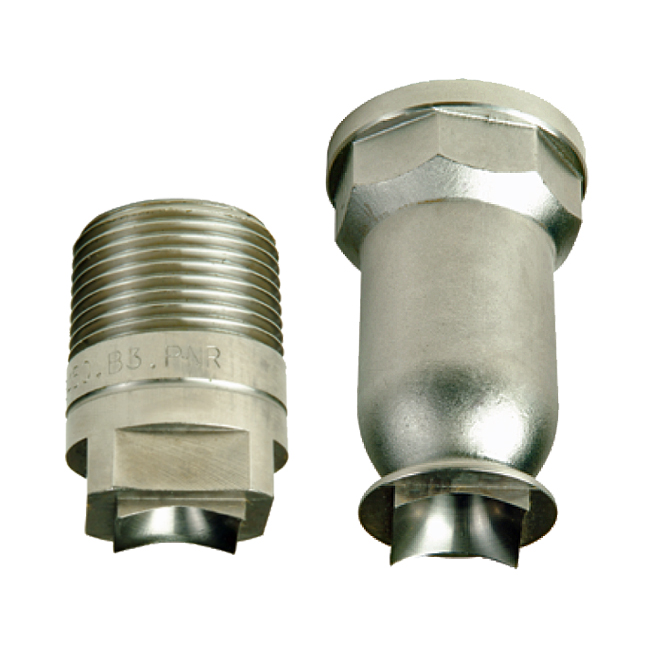

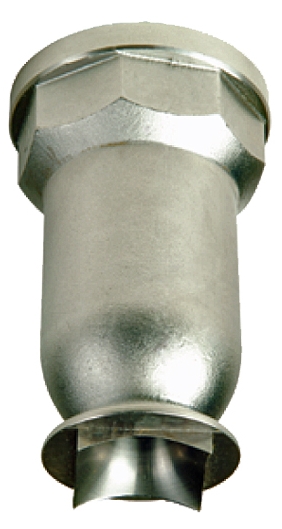

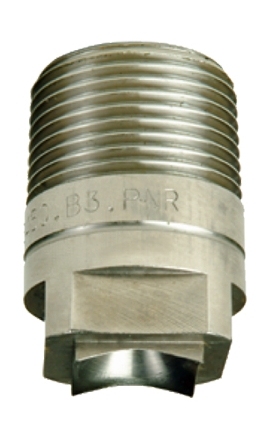

Dysza pełnostożkowa  BF/BH ma prostą, dwuczęściową konstrukcję, która wytwarza kształt strumienia  natryskiwania o kwadratowym przekroju. Są one wygodnym wyborem, gdy pokrycie powierzchni musi być możliwie jak najbardziej równomierne. Ich X-Vane zapewnia równomierny rozkład strumienia  i odporność na zatykanie, również podczas pracy z dużymi wydajnościami. Boki kwadratowej sekcji natryskowej nie są wyrównane z osią otworu dyszy, a kąt przesunięcia wynosi od 10 ° do 15 ° w zależności od ciśnienia roboczego i odległości od powierzchni uderzenia. Dlatego podczas ustawiania nakładek dysz należy zachować najwyższą ostrożność. Muszą być starannie ustawione i dostosowane w zależności od warunków pracy. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, 303, mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

Standardowy kąt natrysku

BFS
GW		 BHQ
GZ		 Kod
PNR		 RF
RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
Uzyskany kąt strumienia (°) przy ciśnieniu (bar)
0.5 1.5 3.0 6.0
  ● 1740 1/4" 2.8 1.6
3.58 4.27 6.04 7.40 9.55 11.3 13.5
62° 67° 65° 61°
  ● 1890   3.2 1.6
4.30 5.14 7.27 8.90 11.5 13.6 16.3
70° 75° 65° 68°
  ● 2107   3.8 1.6
5.17 6.18 8.74 10.7 13.8 16.3 19.5
78° 82° 65° 75°
  ● 2133 3/8" 4.0 2.4
6.42 7.68 10.9 13.3 17.2 20.3 24.3
71° 75° 62° 68°
  ● 2210 1/2" 5.5 3.2
10.1 12.1 17.1 21.0 27.1 32.1 38.3
71° 75° 64° 68°
  ● 2270   6.4 3.2
13.0 15.6 22.1 27.0 34.9 41.2 49.3
78° 82° 65° 75°
  ● 2370 3/4" 6.7 4.4
17.9 21.4 30.2 37.0 47.8 56.5 67.6
71° 75° 64° 68°
●   2780 1" 1.9 1.3
37.7 45.0 63.7 78.0 101 119 142
78° 80° 78° 73°
●   3131 1 1/4" 2.4 1.3
63.3 75.6 107 131 169 200 239
78° 80° 78° 73°
●   3170 1 1/2" 2.8 1.6
82.1 98.1 139 170 219 260 310
73° 77° 78° 70°
●   3215 2" 3.2 1.6
104 124 176 215 278 328 393
66° 70° 72° 64°
●   3265   3.8 1.6
128 153 216 265 342 405 484
70° 74° 75° 67°
●   3355   1.6 1.3
171 205 290 355 458 542 648
79° 82° 75° 74°
●   3360 2 1/2" 1.9 1.3
174 208 294 360 465 550 657
62° 67° 70° 61°
●   3435   2.4 1.3
210 251 355 435 562 664 794
75° 78° 80° 71°
●   3700   2.8 1.6
338 404 572 700 904 1069 1278
81° 84° 76° 76°
●   4220 5" 1.9 1.3
1063 1270 1796 2200 2840 3361 4017
89° 91° 75° 83°
●   4420 6" 2.4 1.3
2029 2425 3429 4200 5422 6416 7668
102° 105° 78° 95°

Szeroki kąt natrysku

BFW
GW		 BHW
GZ		 Kod
PNR		 RF
RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
Uzyskany kąt strumienia (°) przy ciśnieniu (bar)
0.3 0.7 6.0
  ● 2100 1/4" 3.2 1.6
4.83 5.77 8.16 10.0 12.9 15.3 18.3
99° 101° 93°
  ● 2122 3/8" 3.9 1.6
5.89 7.04 9.96 12.2 15.8 18.6 22.3
99° 101° 93°
  ● 2144   4.0 2.4
6.96 8.31 11.8 14.4 18.6 22.0 26.3
104° 110° 94°
  ● 2172   4.6 2.4
8.31 9.93 14.0 17.2 22.2 26.3 31.4
104° 110° 94°
  ● 2194   5.4 2.4
9.37 11.2 15.8 19.4 25.0 29.6 35.4
104° 110° 98°
  ● 2220 1/2" 4.8 3.0
10.6 12.7 18.0 22.0 28.4 33.6 40.2
104° 110° 102°
  ● 2250   5.1 3.0
12.1 14.4 20.4 25.0 32.3 38.2 45.6
104° 110° 102°
  ● 2290   5.7 3.0
14.0 16.7 23.7 29.0 37.4 44.3 52.9
104° 110° 102°
  ● 2320   7.0 3.0
15.5 18.5 26.1 32.0 41.3 48.9 58.4
104° 110° 102°
  ● 2360   8.0 3.0
17.4 20.8 29.4 36.0 46.5 55.0 65.7
104° 110° 102°
● ● 2500 3/4" 8.5 4.5
24.2 28.9 40.8 50.0 64.6 76.4 91.3
105° 110° 102°
● ● 2930 1" 11.6 5.6
44.9 53.7 75.9 93.0 120 142 170
107° 110° 107°
●   3134 1 1/4" 14.5 6.0
64.7 77.4 109 134 173 205 245
108° 111° 109°
●   3200 1 1/2" 18.2 9.0
96.6 115 163 200 258 306 365
109° 114° 109°
●   3395 2" 24.0 11.1
191 228 323 395 510 603 721
110° 114° 109°
●   3590 2 1/2" 26.0 14.3
285 341 482 590 762 901 1077
110° 115° 109°
●   3800 3" 31.5 17.5
386 462 653 800 1033 1222 1461
110° 115° 109°

Wzór strumienia

Strumień dyszy BF BH

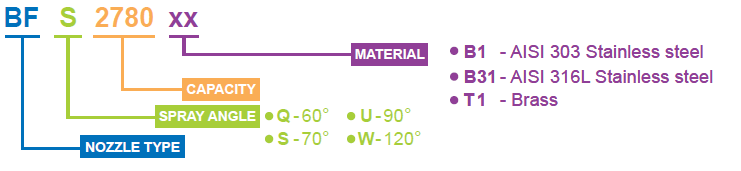

Zasada oznakowania
