Dysze GFDysze GFDysza GF

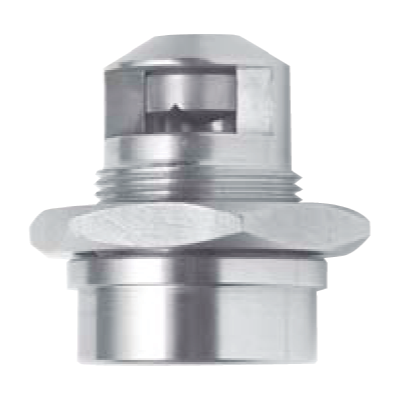

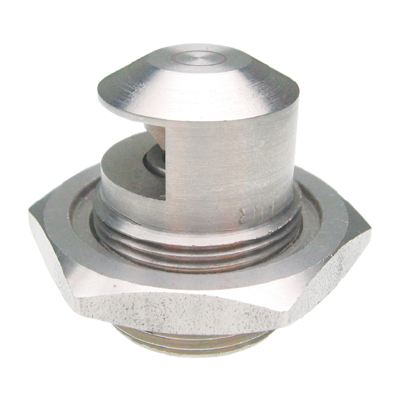

Samoczyszcząca konstrukcja dyszy płaskostrumieniowej GF umożliwia łatwą konserwację. Seria dysz PNR GF to samoczyszcząca konstrukcja płaskostrumieniowych dysz wachlarzowych. W korpusie dyszy natryskowej znajduje się tłok, który otwiera się i zamyka pod wpływem ciśnienia wody. Ta wartość ciśnienia do otwarcia dyszy jest ustawiana w zależności od ciśnienia roboczego klienta. Zmniejszając ciśnienie wody do 0,5 bara, dysza sama oczyści wszelkie zanieczyszczenia nagromadzone w dyszy. Następnie zwiększa się ciśnienie, aby powrócić do normalnego rozpylania. Dostępne kąty natrysku to 0°, 45°, 60° i 80°. Jednym słowem, aby oczyścić te dysze, wystarczy zmniejszyć ciśnienie, aby uniknąć gromadzenia się brudu w środku. Samoczyszczące dysze GF są łatwe do zainstalowania, konserwacji i czyszczenia, zapewniając oszczędność czasu i kosztów. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

Kąt Kod
PNR
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
3.0 4.0 5.0 6.0 7.0 8.0 10 15 20
GFA 1100 B31 xx
1.00 1.15 1.29 1.41 1.53 1.63 1.83 2.24 2.58
  GFA 1235 B31 xx
2.35 2.71 3.03 3.32 3.59 3.84 4.29 5.25 6.07
  GFA 1330 B31 xx
3.30 3.81 4.26 4.67 5.04 5.39 6.02 7.38 8.52
45° GFM 1630 B31 xx
6.30 7.27 8.13 8.91 9.62 10.3 11.5 14.1 16.3
  GFM 1750 B31 xx
7.50 8.66 9.68 10.6 11.5 12.2 13.7 16.8 19.4
  GFM 1970 B31 xx
9.70 11.2 12.5 13.7 14.8 15.8 17.7 21.7 25.0
  GFM 2121 B31 xx
12.1 14.0 15.6 17.1 18.5 19.8 22.1 27.1 31.2
  GFM 2139 B31 xx
13.9 16.1 17.9 19.7 21.2 22.7 25.4 31.1 35.9
60° GFQ 1630 B31 xx
6.30 7.27 8.13 8.91 9.62 10.3 11.5 14.1 16.3
  GFQ 1750 B31 xx
7.50 8.66 9.68 10.6 11.5 12.2 13.7 16.8 19.4
  GFQ 1970 B31 xx
9.70 11.2 12.5 13.7 14.8 15.8 17.7 21.7 25.0
  GFQ 2121 B31 xx
12.1 14.0 15.6 17.1 18.5 19.8 22.1 27.1 31.2
  GFQ 2139 B31 xx
13.9 16.1 17.9 19.7 21.2 22.7 25.4 31.1 35.9
80° GFT 1630 B31 xx
6.30 7.27 8.13 8.91 9.62 10.3 11.5 14.1 16.3
  GFT 1750 B31 xx
7.50 8.66 9.68 10.6 11.5 12.2 13.7 16.8 19.4
  GFT 1970 B31 xx
9.70 11.2 12.5 13.7 14.8 15.8 17.7 21.7 25.0
  GFT 2121 B31 xx
12.1 14.0 15.6 17.1 18.5 19.8 22.1 27.1 31.2
  GFT 2139 B31 xx
13.9 16.1 17.9 19.7 21.2 22.7 25.4 31.1 35.9

Zasada oznakowania

Kod dysz GF
