Dysze PEDysze PFDysze PTDysza PE

Dysza z pustym stożkiem PE /  PF / PT generuje opływowy kształt pierścienia z drobno rozpylonymi kropelkami i działa na zasadzie przepływu kątowego. Wewnątrz tych dysz znajduje się osiowy rowek, który wtryskuje ciecz stycznie do komory wirowej, gdzie silna siła odśrodkowa wytwarza dużą prędkość obrotową i wytwarza drobno rozpylony strumień cieczy. Ponieważ te dysze mają duży wewnętrzny wolny kanał i są bez wkładki wirowej, oferują maksymalną odporność na zapychanie. Dysza pustostożkowa PE / PF / PT jest szeroko stosowana w wielu procesach produkcyjnych, a ich różnorodność kątów natrysku i wydajności sprawia, że są odpowiednie dla każdego rodzajów środowiska pracy. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, stali  nierdzewnej 303, oraz mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Standardowy kąt natrysku

Kąt RF RG
inch		 PEN
GW		 PFN
GZ		 PTN
QC		 Kod
PNR		 DE
mm		 DU
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10.0
Wymiary mm
H L L1
50° 3/8"   ● ● 2180 5.9 7.9
7.35 8.69 10.4 14.7 18.0 23.2 27.5 32.9
24 34 35
      ● ● 2220 7.5 7.9
8.98 10.6 12.7 18.0 22.0 28.4 33.6 40.2

      ● ● 2390 8.7 9.5
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2


Standardowy kąt natrysku

Kąt RF RG
inch		 PES
GW		 PFS
GZ		 PTS
QC		 Kod
PNR		 DE
mm		 DU
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10.0
Wymiary mm
H L L1
70° 1/8"   ●   0390 0.79 1.2
0.16 0.19 0.23 0.32 0.39 0.50 0.60 0.71
19 24 26
      ●   0780 1.6 1.6
0.32 0.38 0.45 0.64 0.78 1.01 1.19 1.42

    ● ●   1160 2.0 2.0
0.65 0.77 0.92 1.31 1.60 2.07 2.44 2.92

    ● ●   1230 2.4 2.4
0.94 1.11 1.33 1.88 2.30 2.97 3.51 4.20

    ● ●   1390 3.2 3.2
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12

    ● ●   1630 4.0 4.0
2.57 3.04 3.64 5.14 6.30 8.13 9.62 11.5

      ●   1780 4.4 4.4
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2

  1/4"   ● ● 0781 1.6 1.6
0.32 0.38 0.45 0.64 0.78 1.01 1.19 1.42
23 32 32
    ● ● ● 1161 2.0 2.0
0.65 0.77 0.92 1.31 1.60 2.07 2.44 2.92

      ● ● 1231 2.4 2.4
0.94 1.11 1.33 1.88 2.30 2.97 3.51 4.20

    ● ● ● 1391 3.6 3.6
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12

    ● ● ● 1631 4.0 4.0
2.57 3.04 3.64 5.14 6.30 8.13 9.62 11.5

      ● ● 1781 4.8 4.4
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2

    ● ● ● 2117 5.9 5.2
4.78 5.65 6.75 9.55 11.7 15.1 17.9 21.4

  3/8" ● ●   1392 3.6 3.2
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12
24 34 35
    ● ●   1632 4.4 4.0
2.57 3.04 3.64 5.14 6.30 8.13 9.62 11.5

    ● ●   1782 5.2 4.4
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2

    ● ●   2118 5.9 5.6
4.78 5.65 6.75 9.55 11.7 15.1 17.9 21.4

    ● ●   2157 7.1 6.4
6.41 7.58 9.06 12.8 15.7 20.3 24.0 28.7

    ● ●   2196 7.5 7.5
8.00 9.47 11.3 16.0 19.6 25.3 29.9 35.8

      ●   2230 8.3 7.9
9.39 11.1 13.3 18.8 23.0 29.7 35.1 42.0

  1/2" ● ●   2197 9.5 6.4
8.00 9.47 11.3 16.0 19.6 25.3 29.9 35.8
31 50 50
    ● ●   2231 9.5 7.5
9.39 11.1 13.3 18.8 23.0 29.7 35.1 42.0

    ● ● ● 2310 9.5 9.1
12.7 15.0 17.9 25.3 31.0 40.0 47.4 56.6

      ● ● 2391 9.5 11.1
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2

      ● ● 2470 9.5 13.1
19.2 22.7 27.1 38.4 47.0 60.7 71.8 85.8

  3/4"   ●   2311 12.7 7.9
12.7 15.0 17.9 25.3 31.0 40.0 47.4 56.6
39 55 58
      ●   2392 12.7 9.5
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2

      ●   2471 12.7 11.1
19.2 22.7 27.1 38.4 47.0 60.7 71.8 85.8

      ●   2550 12.7 12.7
22.5 26.6 31.8 44.9 55.0 71.0 84.0 100

    ● ●   2630 12.7 14.3
25.7 30.4 36.4 51.4 63.0 81.3 96.2 115

      ●   2700 12.7 14.7
28.6 33.8 40.4 57.2 70.0 90.4 107 128

      ●   2780 12.7 15.9
31.8 37.7 45.0 63.7 78.0 101 119 142

      ●   2860 12.7 17.1
35.1 41.5 49.7 70.2 86.0 111 131 157

      ●   2940 12.7 18.3
38.4 45.4 54.3 76.8 94.0 121 144 172


Szeroki kąt natrysku

Kąt RF RG
inch		 PEW
GW		 PFW
GZ		 PTW
QC		 Kod
PNR		 DE
mm		 DU
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10.0
Wymiary mm
H L L1
120° 1/8" ● ●   0390 0.79 1.2
0.16 0.19 0.23 0.32 0.39 0.50 0.60 0.71
19 24 26
    ● ●   0780 1.6 1.6
0.32 0.38 0.45 0.64 0.78 1.01 1.19 1.42

    ● ●   1200 2.0 2.8
0.82 0.97 1.15 1.63 2.00 2.58 3.06 3.65

    ● ●   1230 2.4 2.8
0.94 1.11 1.33 1.88 2.30 2.97 3.51 4.20

    ● ●   1270 2.4 3.2
1.10 1.30 1.56 2.20 2.70 3.49 4.12 4.93

    ● ●   1320 2.0 4.4
1.31 1.55 1.85 2.61 3.20 4.13 4.89 5.84

    ● ●   1390 3.2 3.2
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12

    ● ●   1510 3.2 4.4
2.08 2.46 2.94 4.16 5.10 6.58 7.79 9.31

    ● ●   1700 4.0 4.4
2.86 3.38 4.04 5.72 7.00 9.04 10.7 12.8

  1/4" ● ● ● 0781 1.6 1.6
0.32 0.38 0.45 0.64 0.78 1.01 1.19 1.42
23 32 32
    ● ● ● 1130 1.6 3.2
0.53 0.63 0.75 1.06 1.30 1.68 1.99 2.37

    ● ● ● 1160 1.6 4.4
0.65 0.77 0.92 1.31 1.60 2.07 2.44 2.92

    ● ● ● 1190 1.6 5.6
0.78 0.92 1.10 1.55 1.90 2.45 2.90 3.47

    ● ● ● 1271 2.0 3.2
1.10 1.30 1.56 2.20 2.70 3.49 4.12 4.93

    ● ● ● 1321 2.0 4.4
1.31 1.55 1.85 2.61 3.20 4.13 4.89 5.84

    ● ● ● 1391 3.6 3.2
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12

    ● ● ● 1511 3.6 4.4
2.08 2.46 2.94 4.16 5.10 6.58 7.79 9.31

    ● ● ● 1600 3.6 5.6
2.45 2.90 3.46 4.90 6.00 7.75 9.17 11.0

    ● ● ● 1701 4.0 4.4
2.86 3.38 4.04 5.72 7.00 9.04 10.7 12.8

    ● ● ● 1780 4.8 4.4
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2

    ● ● ● 1860 4.0 5.6
3.51 4.15 4.97 7.02 8.60 11.1 13.1 15.7

    ● ● ● 1940 4.8 5.6
3.84 4.54 5.43 7.68 9.40 12.1 14.4 17.2

    ● ● ● 2117 6.0 5.6
4.78 5.65 6.75 9.55 11.7 15.1 17.9 21.4

  3/8" ● ●   1512 3.6 4.4
2.08 2.46 2.94 4.16 5.10 6.58 7.79 9.31
24 34 35
    ● ●   1601 3.6 5.6
2.45 2.90 3.46 4.90 6.00 7.75 9.17 11.0

    ● ●   1702 4.4 4.4
2.86 3.38 4.04 5.72 7.00 9.04 10.7 12.8

    ● ●   1781 5.2 4.4
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2

    ● ●   1861 4.4 5.6
3.51 4.15 4.97 7.02 8.60 11.1 13.1 15.7

    ● ●   1941 5.2 5.6
3.84 4.54 5.43 7.68 9.40 12.1 14.4 17.2

    ● ●   2102 4.4 7.5
4.16 4.93 5.89 8.33 10.2 13.2 15.6 18.6

    ● ●   2110 5.2 6.0
4.49 5.31 6.35 8.98 11.0 14.2 16.8 20.1

    ● ● ● 2118 6.0 5.6
4.78 5.65 6.75 9.55 11.7 15.1 17.9 21.4

    ● ● ● 2157 7.1 6.0
6.41 7.58 9.06 12.8 15.7 20.3 24.0 28.7

    ● ● ● 2172 6.0 7.9
7.02 8.31 9.93 14.0 17.2 22.2 26.3 31.4

    ● ● ● 2196 7.5 7.5
8.00 9.47 11.3 16.0 19.6 25.3 29.9 35.8

    ● ● ● 2220 7.5 7.9
8.98 10.6 12.7 18.0 22.0 28.4 33.6 40.2

  1/2"   ● ● 2391 9.5 11.1
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2
31 50 50
  3/4"   ●   2630 12.7 14.3
25.7 30.4 36.4 51.4 63.0 81.3 96.2 115
39 55 58

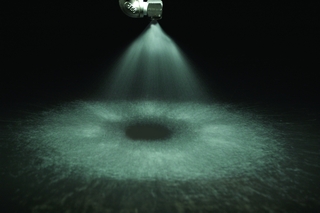

Wzór strumienia

Strumień dyszy PF

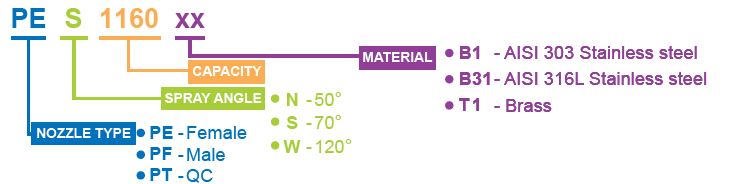

Zasada oznakowania

Kod dysz PE PF
