Dysze płaskostrumieniowe typ K HIGH - 15°/ 25°/ 35°/ 40°/ 50°



Dysze JDysza KHIGHDysza K HIGH

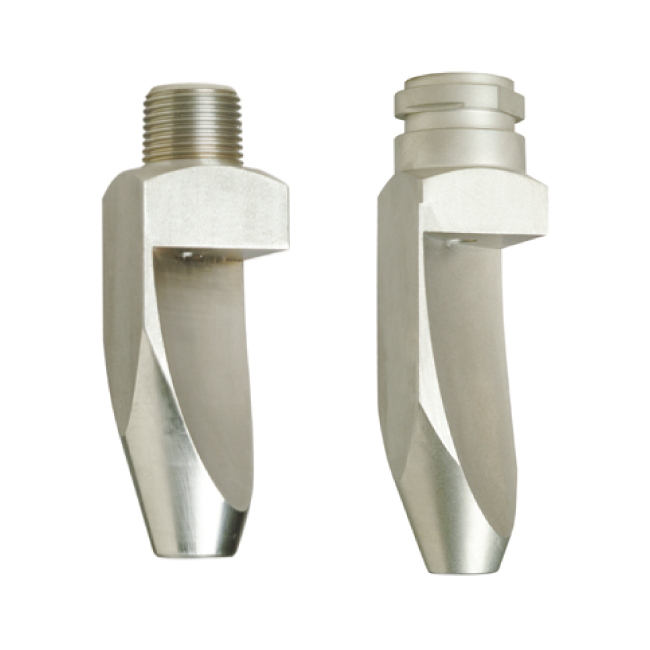

Dysza płaskostrumieniowa K ( "dysza języczkowa" ) to dysza dalekiego zasięgu i jest zaprojektowana z odchylaną powierzchnią w kształcie łyżeczki, aby skoncentrować przepływ cieczy i wytworzyć płaski strumień o wąskim kącie z dużą wartością uderzenia. Do tej funkcji są szeroko stosowane we wszystkich środowiskach roboczych wymagających dysz o dużym uderzeniu. W porównaniu ze standardowymi końcówkami dysz płaskich w kształcie kociego oczka, dysze K mają większe wolne przekroje wewnętrzne i są mniej podatne na zatykanie, zapewniają wysoką wydajność czyszczenia i mają przedłużoną żywotność. Są one zaprojektowane pod określonym kątem między otworem wlotowym a powierzchnią orientacji natryskowej. Dysze te są dostępne ze standardowymi gwintami zewnętrznymi, ale również ze szybkozłączem, aby skrócić czas konserwacji lub wymiany.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



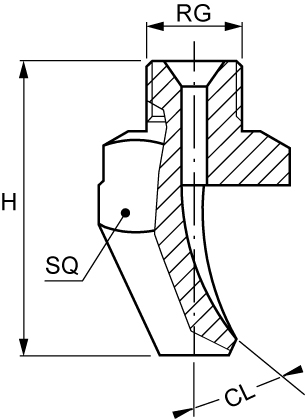

Kąt 1/8" 1/4" 3/8" 1/2" 3/4" QC Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
2.0 3.0 4.0 5.0 6.0 7.0 10
Kąt
CL		 H
mm		 SQ
mm
15°   KPB       KTB 1390 1.9
3.18 3.90 4.50 5.03 5.52 5.96 7.12
22° 48 15
    KPB       KTB 1780 2.6
6.37 7.80 9.01 10.1 11.0 11.9 14.2
19° 54
      KQB     KTB 2117 3.2
9.55 11.7 13.5 15.1 16.5 17.9 21.4
25° 72 20
      KQB     KTB 2156 3.7
12.7 15.6 18.0 20.1 22.1 23.8 28.5
18° 92
      KQB     KTB 2195 4.2
15.9 19.5 22.5 25.2 27.6 29.8 35.6
15° 90
        KRB     2230 4.6
18.8 23.0 26.6 29.7 32.5 35.1 42.0
14° 125 25
        KRB     2310 5.3
25.3 31.0 35.8 40.0 43.8 47.4 56.6
14° 130
        KRB KSB   2390 5.9
31.8 39.0 45.0 50.3 55.2 59.6 71.2
14° 137
          KSB   2780 8.4
63.7 78.0 90.1 101 110 119 142
14° 191 30
25°   KPD       KTD 2156 3.7
12.7 15.6 18.0 20.1 22.1 23.8 28.5
25° 65 20
35° KOH         KTH 1160 1.2
1.31 1.60 1.85 2.07 2.26 2.44 2.92
40° 23 12
    KPH       KTH 1390 1.9
3.18 3.90 4.50 5.03 5.52 5.96 7.12
36° 37 15
    KPH KQH     KTH 1780 2.6
6.37 7.80 9.01 10.1 11.0 11.9 14.2
30° 43 20
    KPH KQH     KTH 1980 2.9
8.00 9.80 11.3 12.7 13.9 15.0 17.9
28° 49
    KPH  KQH     KTH 2117 3.3
9.55 11.7 13.5 15.1 16.5 17.9 21.4
28° 52
      KQH     KTH 2156 3.7
12.7 15.6 18.0 20.1 22.1 23.8 28.5
26° 58
      KQH     KTH 2195 4.1
15.9 19.5 22.5 25.2 27.6 29.8 35.6
23° 64
        KRH   KTH 2230 4.5
18.8 23.0 26.6 29.7 32.5 35.1 42.0
22° 73 25
        KRH   KTH 2310 5.3
25.3 31.0 35.8 40.0 43.8 47.4 56.6
24° 81
        KRH     2390 5.9
31.8 39.0 45.0 50.3 55.2 59.6 71.2
19° 89
        KRH KSH   2630 7.5
51.4 63.0 72.7 81.3 89.1 96.2 115
23° 114 32
          KSH   2780 8.4
63.7 78.0 90.1 101 110 119 142
22° 122
40°     KQL     KTL 2156 3.7
12.7 15.6 18.0 20.1 22.1 23.8 28.5
35° 60 25
      KQL     KTL  2195 4.1
15.9 19.5 22.5 25.2 27.6 29.8 25.6
33° 64
      KQL     KTL  2230 4.5
18.8 23.0 26.6 29.7 32.5 35.1 42.0
33° 72
      KQL     KTL  2270 5.0
22.0 27.0 31.2 34.9 38.2 41.2 49.3
29° 75
      KQL     KTL  2310 5.2
25.3 31.0 35.8 40.0 43.8 47.4 56.6
26° 77
      KQL     KTL  2350 5.7
28.6 35.0 40.4 45.2 49.5 53.5 63.9
28° 77
      KQL     KTL  2390 6.0
31.8 39.0 45.0 50.3 55.2 59.6 71.2
28° 87
50°   KPN KQN     KTN 1200 1.5
1.63 2.00 2.31 2.58 2.83 3.06 3.65
50° 31 15
    KPN KQN     KTN 1270 1.6
2.20 2.70 3.12 3.49 3.82 4.12 4.93
50° 31
    KPN KQN     KTN 1390 1.9
3.18 3.90 4.50 5.03 5.52 5.96 7.12
60° 31
    KPN KQN     KTN 1980 2.9
8.00 9.80 11.3 12.7 13.9 15.0 17.9
42° 41 20
    KPN KQN     KTN 2156 3.7
12.7 15.6 18.0 20.1 22.1 23.8 28.5
45° 47
    KPN  KQN     KTN 2230 4.5
18.8 23.0 26.6 29.7 32.5 35.1 42.0
37° 55 25
      KQN     KTN 2390 6.0
31.8 39.0 45.0 50.3 55.2 59.6 71.2
40° 72 30
      KQN     KTN 2490 6.7
40.0 49.0 56.6 63.3 69.3 74.8 89.5
38° 72
      KQN     KTN 2630 7.5
51.4 63.0 72.7 81.3 89.1 96.2 115
37° 72
      KQN     KTN 2780 8.4
63.7 78.0 90.1 101 110 119 142
32° 72

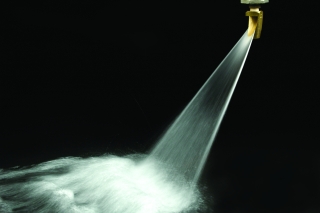

Wzór strumienia

Strumień dysz J

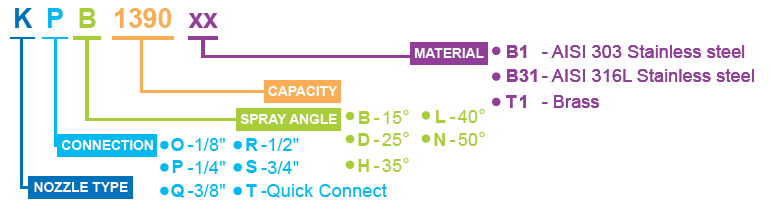

Zasada oznakowania

Kod dysz KHIGH
