Dysze pustostożkowe typ RW / RX / RZ - 60° / 80°

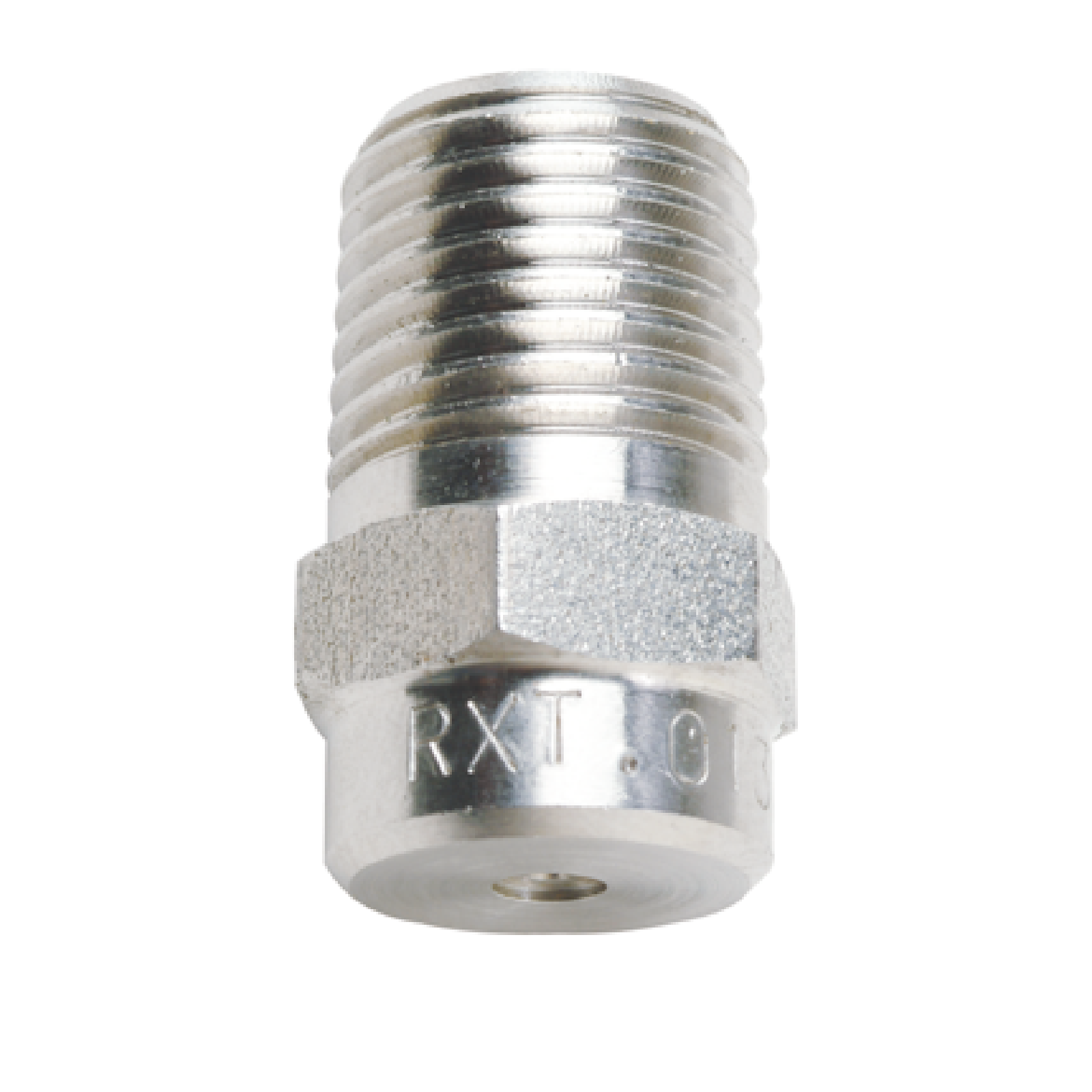

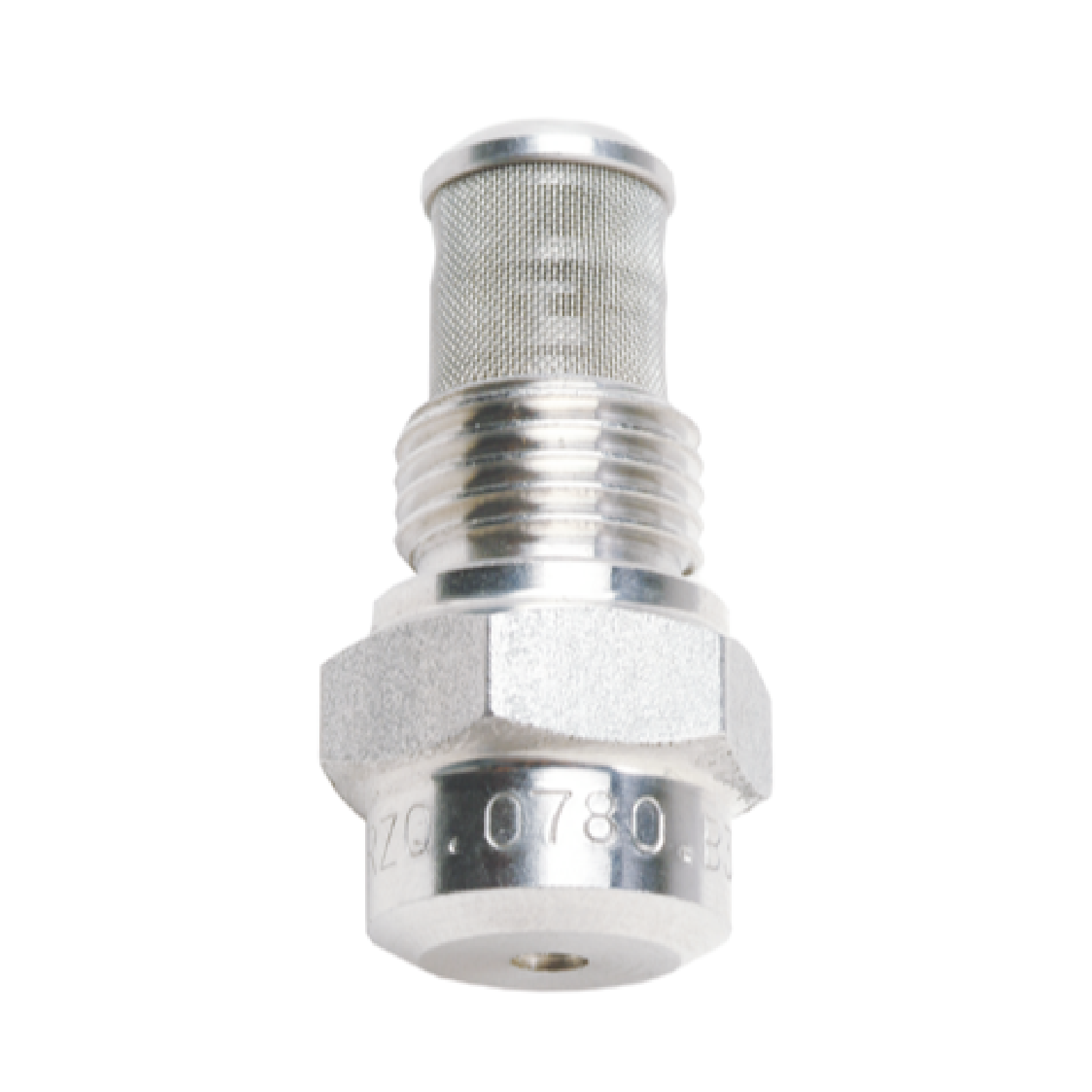

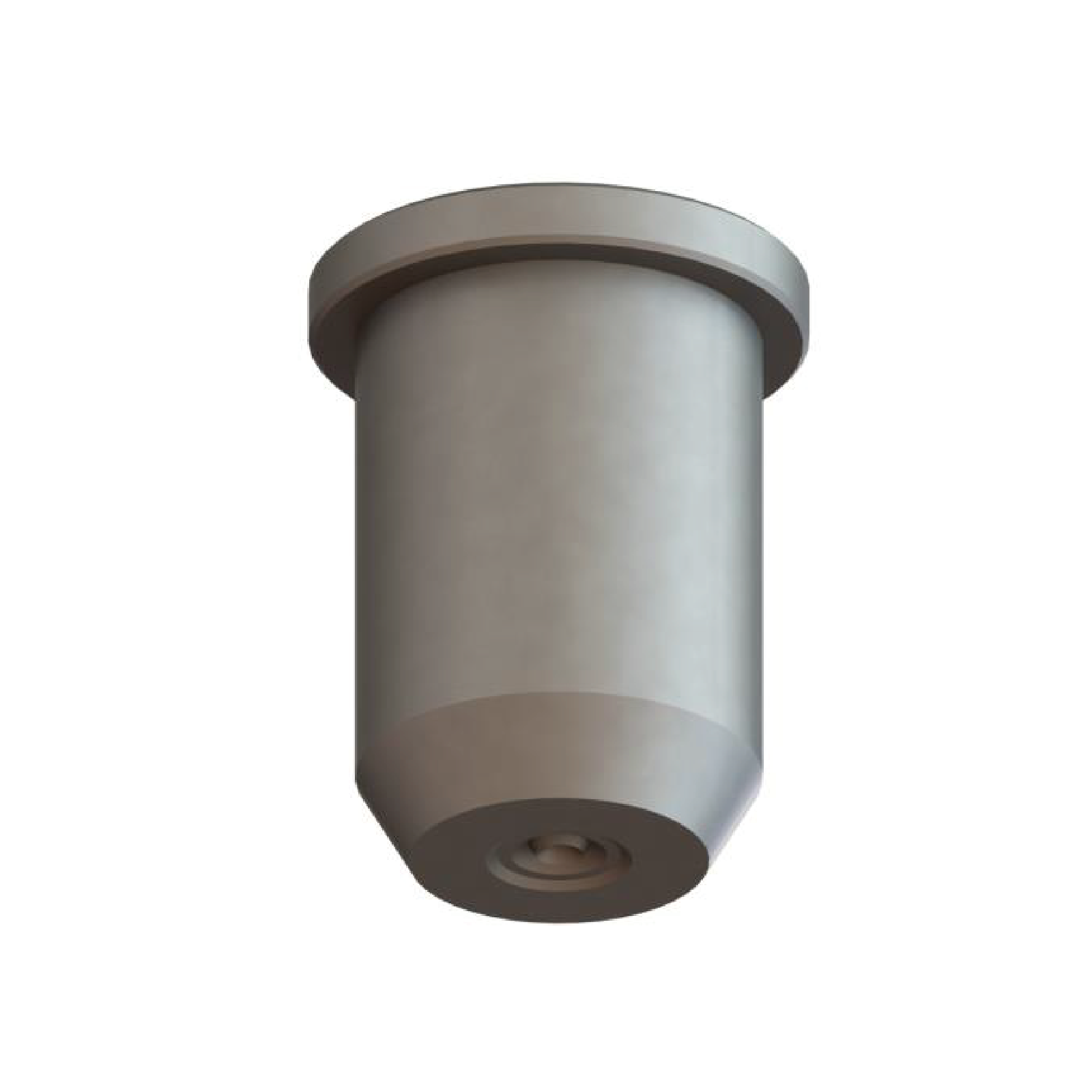

Dysza RXDysza RZDysza RWDysza RX

Dysza pustostożkowa RW, RX, RZ to dysza zamgławiająca, która zapewnia bardzo precyzyjnie rozpylony strumień z pustym stożkiem, nawet przy niskich wartościach ciśnienia. Dysze te posiadają precyzyjnie obrobioną wkładkę z wąskimi przejściami, którą można łatwo zdemontować w celu wyczyszczenia w przypadku niedrożności dyszy. Zatkania dyszy można uniknąć dzięki umieszczeniu filtrów siatkowych o drobnej siatce na głównym kolektorze lub stosując pojedynczy filtr VEF (dla dyszy hydraulicznej RZ).

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Przepływ dla dysz RX i RW (litry na godzinę) zaś dla RZ (litry na minutę).


Kąt Kod
PNR		 D
mm
Wydajność (l/h) przy wartościach ciśnienia (bar)
1.5 2.0 3.0 4.0 5.0 6.0 10 15 20 50
80° RXT 0060 xx 0.50
2.55 2.94 3.60 4.16 4.65 5.09 6.57 8.05 9.30 14.7
  RXT 0100 xx 0.50
4.24 4.90 6.00 6.93 7.75 8.49 11.0 13.4 15.5 24.5
  RXT 0130 xx 0.70
5.52 6.37 7.80 9.01 10.1 11.0 14.2 17.4 20.1 31.8
  RXT 0190 xx 0.70
8.06 9.31 11.4 13.2 14.7 16.1 20.8 25.5 29.4 46.5
  RXT 0250 xx 1.00
10.6 12.2 15.0 17.3 19.4 21.2 27.4 33.5 38.7 61.2
  RXT 0380 xx 1.00
16.1 18.6 22.8 26.3 29.4 32.2 41.6 51.0 58.9 93.1
  RXT 0510 xx 1.50
21.6 25.0 30.6 35.3 39.5 43.3 55.9 68.4 79.0 125
  RXT 0650 xx 1.60
27.6 31.8 39.0 45.0 50.3 55.2 71.2 87.2 101 159
  RXT 0780 xx 1.90
33.1 38.2 46.8 54.0 60.4 66.2 85.4 105 121 191
  RXT 0910 xx 1.90
38.6 44.6 54.6 63.0 70.5 77.2 99.7 122 141 223
  RXT 1116 xx 1.90
49.2 56.8 69.6 80.4 89.9 98.4 127 156 180 284
  RXT 1143 xx 1.90
60.7 70.1 85.8 99.1 111 121 157 192 222 350
  RXT 1166 xx 2.20
70.4 81.3 99.6 115 129 141 182 223 257 407
Kąt Kod
PNR		 D
mm
Wydajność (l/h) przy wartościach ciśnienia (bar)
1.5 2.0 3.0 4.0 5.0 6.0 10 15 20 50
80° RWT 0060 xx 0.50
2.55 2.94 3.60 4.16 4.65 5.09 6.57 8.05 9.30 14.7
  RWT 0100 xx 0.50
4.24 4.90 6.00 6.93 7.75 8.49 11.0 13.4 15.5 24.5
  RWT 0130 xx 0.70
5.52 6.37 7.80 9.01 10.1 11.0 14.2 17.4 20.1 31.8
  RWT 0190 xx 0.70
8.06 9.31 11.4 13.2 14.7 16.1 20.8 25.5 29.4 46.5
  RWT 0250 xx 1.00
10.6 12.2 15.0 17.3 19.4 21.2 27.4 33.5 38.7 61.2
  RWT 0380 xx 1.00
16.1 18.6 22.8 26.3 29.4 32.2 41.6 51.0 58.9 93.1
  RWT 0510 xx 1.50
21.6 25.0 30.6 35.3 39.5 43.3 55.9 68.4 79.0 125
  RWT 0650 xx 1.60
27.6 31.8 39.0 45.0 50.3 55.2 71.2 87.2 101 159
  RWT 0780 xx 1.90
33.1 38.2 46.8 54.0 60.4 66.2 85.4 105 121 191
  RWT 0910 xx 1.90
38.6 44.6 54.6 63.0 70.5 77.2 99.7 122 141 223
  RWT 1116 xx 1.90
49.2 56.8 69.6 80.4 89.9 98.4 127 156 180 284
  RWT 1143 xx 1.90
60.7 70.1 85.8 99.1 111 121 157 192 222 350
  RWT 1166 xx 2.20
70.4 81.3 99.6 115 129 141 182 223 257 407
Kąt Kod
PNR		 D
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
1.5 2.0 3.0 4.0 5.0 6.0 10 15 20 50
60° RZQ 0080 xx 0.45
0.06 0.07 0.08 0.09 0.10 0.11 0.15 0.18 0.21 0.33
  RZQ 0120 xx 0.55
0.08 0.10 0.12 0.14 0.15 0.17 0.22 0.27 0.31 0.49
  RZQ 0250 xx 0.80
0.18 0.20 0.25 0.29 0.32 0.35 0.46 0.56 0.65 1.02
  RZQ 0390 xx 1.00
0.28 0.32 0.39 0.45 0.50 0.55 0.71 0.87 1.01 1.59
  RZQ 0560 xx 1.20
0.40 0.46 0.56 0.65 0.72 0.79 1.02 1.25 1.45 2.29
  RZQ 0780 xx 1.40
0.55 0.64 0.78 0.90 1.01 1.10 1.42 1.74 2.01 3.18
  RZQ 1100 xx 1.60
0.71 0.82 1.00 1.15 1.29 1.41 1.83 2.24 2.58 4.08
  RZQ 1140 xx 1.90
0.99 1.14 1.40 1.62 1.81 1.98 2.56 3.13 3.61 5.72
  RZQ 1170 xx 2.10
1.20 1.39 1.70 1.96 2.19 2.40 3.10 3.80 4.39 6.94
  RZQ 1200 xx 2.30
1.41 1.63 2.00 2.31 2.58 2.83 3.65 4.47 5.16 8.16

Wzór strumienia

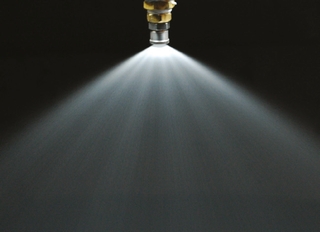

Strumień dysz RW

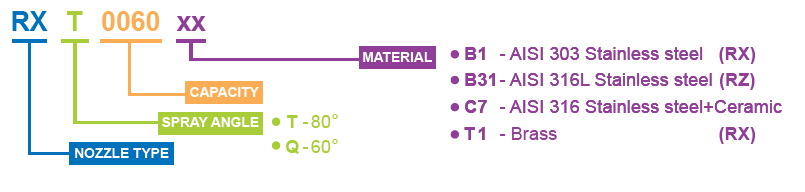

Zasada oznakowania

Kod dysz RW RX RZ
