Dysze płaskostrumieniowe typ F - 0° / 15° / 25° / 40° / 65°



Dysza F
Dysza wodna płaskostrumieniowa F przeznaczona jest do mycia wysokociśnieniowego. Specjalnie zaprojektowany profil wewnętrzny umożliwia równomierne rozprowadzanie strumienia, co powoduje skuteczne i równomierne czyszczenie powierzchni. Wszystkie dysze są bardzo precyzyjnie wykonane z hartowanej stali nierdzewnej AISI 416. Znajdują zastosowanie w przemyśle hutniczym przy procesie walcowania na zimno i wytrawianiu, w przemyśle papierniczym przy myciu wysokociśnieniowym oraz walcowaniu (dysze FBA).

Dostępne modele dysz
Dysze rozpylające serii F (FA / FB / FX) są wykonane z hartowanej stali nierdzewnej 416. Te wysokociśnieniowe dysze myjące mające gwint 1/8″ i 1/4″ oraz końcówkę dyszy pod nakrętkę dostępne są z kątami natrysku 0° / 15° / 25° / 40° / 65°.

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



0°
FAA FBA FXA
15°
FAB FBB FXB
25°
FAD FBD FXD
40°
FAL FBL FXL
65°
FAR FBR FXR
US
Gals		 Kod
PNR
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
20 30 50 70 100 150 200
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
015 1340
1.52 1.86 2.40 2.84 3.40 4.16 4.81
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
02 1460
2.06 2.52 3.25 3.85 4.60 5.63 6.51
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
025 1560
2.50 3.07 3.96 4.69 5.60 6.86 7.92
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
03 1686
3.07 3.76 4.85 5.74 6.86 8.40 9.70
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
035 1812
3.63 4.45 5.74 6.79 8.12 9.94 11.5
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
04 1930
4.16 5.09 6.58 7.78 9.30 11.4 13.2
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
045 2103
4.61 5.64 7.28 8.62 10.3 12.6 14.6
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
05 2116
5.19 6.35 8.20 9.71 11.6 14.2 16.4
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
055 2126
5.63 6.90 8.91 10.5 12.6 15.4 17.8
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
06 2138
6.17 7.56 9.76 11.5 13.8 16.9 19.5
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
065 2149
6.66 8.16 10.5 12.5 14.9 18.2 21.1
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
07 2160
7.16 8.76 11.3 13.4 16.0 19.6 22.6
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
075 2170
7.60 9.31 12.0 14.2 17.0 20.8 24.0
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
08 2181
8.09 9.91 12.8 15.1 18.1 22.2 25.6
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
085 2192
8.59 10.5 13.6 16.1 19.2 23.5 27.2
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
09 2204
9.12 11.2 14.4 17.1 20.4 25.0 28.8
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
095 2226
10.1 12.4 16.0 18.9 22.6 27.7 32.0
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
10 2230
10.3 12.6 16.3 19.2 23.0 28.2 32.5
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
11 2248
11.1 13.6 17.5 20.7 24.8 30.4 35.1
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
12 2272
12.2 14.9 19.2 22.8 27.2 33.3 38.5
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
12.5 2280
12.5 15.3 19.8 23.4 28.0 34.3 39.6
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
13 2296
13.2 16.2 20.9 24.8 29.6 36.3 41.9
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
14 2320
14.3 17.5 22.6 26.8 32.0 39.2 45.3
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
15 2341
15.2 18.7 24.1 28.5 34.1 41.8 48.2
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
16 2360
16.1 19.7 25.5 30.1 36.0 44.1 50.9
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
18 2410
18.3 22.5 29.0 34.3 41.0 50.2 58.0
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
20 2456
20.4 25.0 32.2 38.2 45.6 55.8 64.5
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
25 2567
25.4 31.1 40.1 47.4 56.7 69.4 80.2
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
30 2682
30.5 37.4 48.2 57.1 68.2 83.5 96.4
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
35 2800
35.8 43.8 56.6 66.9 80.0 98.0 113
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
40 2910
43.4 53.1 68.6 81.2 97.0 119 137
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
50 3113
50.5 61.9 79.9 94.5 113 138 160
● ● ●
● ● ●
● ● ●
● ● ●
● ● ●
60 3135
60.4 73.9 95.5 113 135 165 191

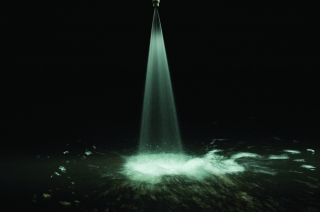

Wzór strumienia

Strumień dysz F

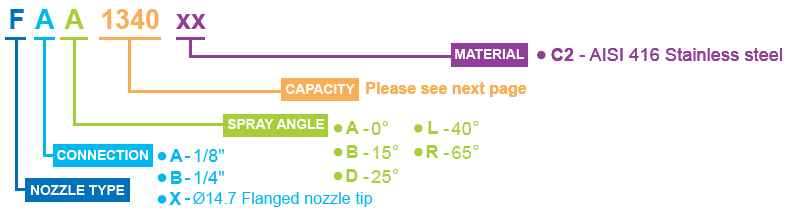

Zasada oznakowania

Kod dysz F
