Dysza GZSDysza powietrzna GZSDysza GZS

Dysza płaskostrumieniowa  GZS jest idealna do aplikacji powietrze - para. Są szeroko stosowane w procesie suszenia oraz w procesie usuwania wody z powierzchni. Dysze płaskostrumieniowe powietrze-para idealnie nadają się do rozpylania gazów. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, stali nierdzewnej w gatunku 303 oraz mosiądzu. Aby uzyskać pełny zestaw, użyj nypla ZLA z nakrętką mocującą VAA. Typ: dysza kołnierzowa

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

Kąt Kod
PNR		 D
mm
Wydajność powietrza (Nm³ / godzinę)
przy różnych wartościach ciśnienia (bar)
0.5 2.0 5.0 10
Wydajność powietrza (kg / godzinę)
przy różnych wartościach ciśnienia (bar)
0.5 2.0 5.0 10
Pokrycie strum. (mm)
2.0 5.0
70° GZS 1300 xx 1.30
1.2 3.0 6.0 11.0
0.9 1.9 3.7 6.7
70 85
  GZS 1350 xx 1.50
2.0 3.5 7.1 12.6
1.0 2.1 4.1 7.7
72 87
  GZS 1500 xx 1.80
2.3 5.3 10.7 19.5
1.7 3.3 6.6 11.8
110 125
  GZS 1800 xx 2.10
3.2 8.0 16.0 29.0
2.5 5.0 9.9 18.0
115 140
  GZS 2150 xx 2.80
5.4 13.0 26.0 48.0
4.2 8.2 16.0 29.0
130 170
  GZS 2200 xx 3.60
8.9 21.7 43.3 79.4
6.8 13.6 27.0 48.0
140 180
  GZS 2315 xx 4.30
13.0 31.8 65.6 120.2
10.3 20.6 40.4 73.0
170 215

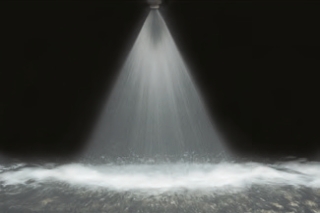

Wzór strumienia

Dysze płaskostrumieniowe typ GZS - 70°

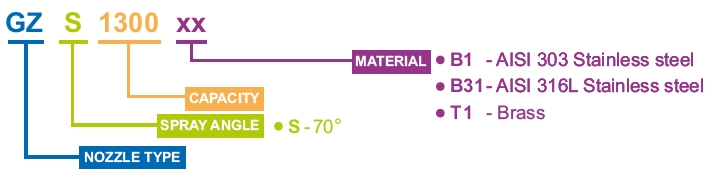

Zasada oznakowania

Kod dysz GZS
