Dysze płaskostrumieniowe typ GX - 0° / 25° / 30° / 45° / 50° / 65° / 75° / 80° / 95° / 110° / 120°

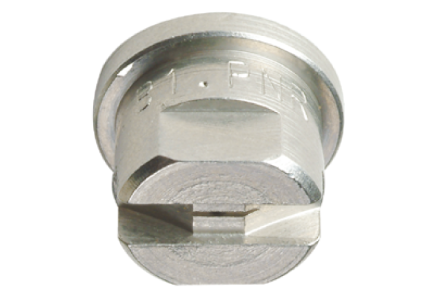

Dysza GXDysza oprywskiwacza GX Dysza GX

Dysze płaskostrumieniowe typu GX o niskim przepływie są zazwyczaj montowane na rurze za pomocą przyspawanej złączki lub zacisku i mocowane za pomocą nakrętki ustalającej. Można je łatwo wymienić, a strumień można wygodnie ustawić w pożądanym kierunku. Przedstawione na tej stronie modele dysz zapewniają bardzo niskie wartości przepływu. Kąty rozpylania wahają się od 25°, 40°, 50° i 65°. Ich precyzyjnie obrobione małe otwory można zabezpieczyć przed zatkaniem za pomocą filtra VEC zamontowanego wewnątrz nypli zaprojektowanych do tego celu. Dysze stosowane są również jako końcówki rozpylaczy do opryskiwaczy (Końcówki do opryskiwacza)

Dysza rozpylająca GX o standardowym i wysokim przepływie to również końcówka dyszy, która jest utrzymywana na miejscu przez korpus (nypel ZLA) i nakrętkę mocującą (VAA). Nyple lub korpusy są dostępne w wersjach do wspawania i z gwintami. Kąty rozpylania wahają się od 0° (strumień punktowy), a następnie 30°, 45°, 60°, 90° i 120°. Ta różnorodna gama dysz rozpylających jest dostępna w wersjach o niskim, standardowym przepływie i dużym przepływie. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, stali nierdzewnej w gatunku 303 oraz mosiądzu. Znajdują zastosowanie w przemyśle hutniczym przy procesie walcowania na zimno i trawieniu oraz w myjniach tunelowych w przemyśle spożywczym.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

Dysze o niskim przepływie

GXD
25°		 GXL
40°		 GXN
50°		 GXR
65°		 Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 4.0 5.0 7.0 10
      ● 0060 0.28
      0.05 0.06 0.07 0.08 0.09 0.11
      ● 0100 0.34
      0.08 0.10 0.12 0.13 0.15 0.18
      ● 0130 0.38
      0.11 0.13 0.15 0.17 0.20 0.24
    ● ● 0200 0.46
  0.12 0.14 0.16 0.20 0.23 0.26 0.31 0.37
  ● ● ● 0260 0.53
  0.15 0.18 0.21 0.26 0.30 0.34 0.40 0.47
● ● ● ● 0390 0.66
  0.23 0.28 0.32 0.39 0.45 0.50 0.60 0.71
● ● ● ● 0590 0.79
0.24 0.34 0.42 0.48 0.59 0.68 0.76 0.90 1.08
GXS
75°		 GXT
80°		 GXV
95°		 GXJ
110°		 Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 4.0 5.0 7.0 10
● ● ●   0100 0.34
      0.08 0.10 0.12 0.13 0.15 0.18
● ● ● ● 0130 0.38
      0.11 0.13 0.15 0.17 0.20 0.24
● ● ● ● 0150 0.40
      0.12 0.15 0.17 0.19 0.23 0.27
● ● ● ● 0200 0.46
  0.12 0.14 0.16 0.20 0.23 0.26 0.31 0.37
● ● ● ● 0260 0.53
  0.15 0.18 0.21 0.26 0.30 0.34 0.40 0.47
● ● ● ● 0390 0.66
  0.23 0.28 0.32 0.39 0.45 0.50 0.60 0.71
● ● ● ● 0590 0.79
0.24 0.34 0.42 0.48 0.59 0.68 0.76 0.90 1.08

Dysze o standardowym (3/8") i wysokim (3/4") przepływie

Gwint GXA
0°		 GXF
30°		 GXM
45°		 GXQ
60°		 GXU
90°		 GXW
120°		 Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 4.0 5.0 7.0 10
3/8" ● ● ● ● ● ● 1190 1.30
0.78 1.10 1.34 1.55 1.90 2.19 2.45 2.90 3.47
  ● ● ● ● ● ● 1233 1.50
0.95 1.35 1.65 1.90 2.33 2.69 3.01 3.56 4.25
  ● ● ● ● ● ● 1310 1.70
1.27 1.79 2.19 2.53 3.10 3.58 4.00 4.74 5.66
  ● ● ● ● ● ● 1385 1.80
1.57 2.22 2.72 3.14 3.85 4.45 4.97 5.88 7.03
  ● ● ● ● ● ● 1490 2.10
2.00 2.83 3.46 4.00 4.90 5.66 6.33 7.48 8.95
  ● ● ● ● ● ● 1581 2.30
2.37 3.35 4.11 4.74 5.81 6.71 7.50 8.87 10.6
  ● ● ● ● ● ● 1780 2.70
3.18 4.50 5.52 6.37 7.80 9.01 10.1 11.9 14.2
  ● ● ● ● ● ● 1980 3.00
4.00 5.66 6.93 8.00 9.80 11.3 12.7 15.0 17.9
  ● ● ● ● ● ● 2124 3.40
5.06 7.16 8.77 10.1 12.4 14.3 16.0 18.9 22.6
    ● ● ● ● ● 2153 3.80
6.25 8.83 10.8 12.5 15.3 17.7 19.8 23.4 27.9
    ● ● ● ● ● 2245 4.80
10.0 14.1 17.3 20.0 24.5 28.3 31.6 37.4 44.7
3/4"   ● ● ● ● ● 1781 2.70
3.18 4.50 5.52 6.37 7.80 9.01 10.1 11.9 14.2
    ● ● ● ● ● 1981 3.00
4.00 5.66 6.93 8.00 9.80 11.3 12.7 15.0 17.9
  ● ● ● ● ● ● 2125 3.40
5.06 7.16 8.77 10.1 12.4 14.3 16.0 18.9 22.6
  ● ● ● ● ● ● 2154 3.80
6.25 8.83 10.8 12.5 15.3 17.7 19.8 23.4 27.9
  ● ● ● ● ● ● 2195 4.0
7.92 11.2 13.7 15.8 19.4 22.4 25.0 29.6 35.4
  ● ● ● ● ● ● 2246 4.80
10.0 14.1 17.3 20.0 24.5 28.3 31.6 37.4 44.7
  ● ● ● ● ● ● 2311 5.40
12.7 18.0 22.0 25.4 31.1 35.9 40.1 47.5 56.8
  ● ● ● ● ● ● 2490 6.40
20.0 28.3 34.6 40.0 49.0 56.6 63.3 74.8 89.5
  ● ● ● ● ● ● 2610 7.50
24.9 35.2 43.1 49.8 61.0 70.4 78.8 93.2 111
    ● ● ● ● ● 2760 8.30
31.0 43.9 53.7 62.1 76.0 87.8 98.1 116 139
    ● ● ● ● ● 3122 12.5
49.8 70.4 86.3 99.6 122 141 158 186 223

Wzór strumienia

Strumień dysz GX

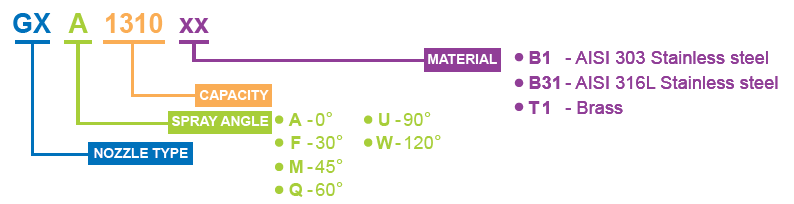

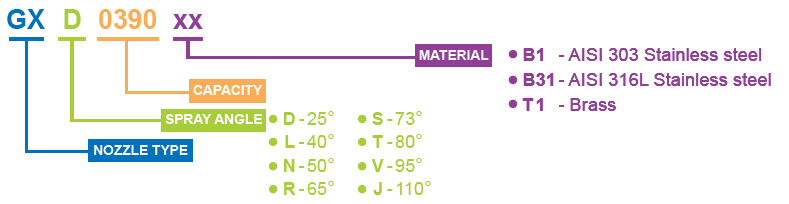

Zasada oznakowania

Kod dysz GX

Kod dysz GX
