Dysza GYDysza GYDysza GY

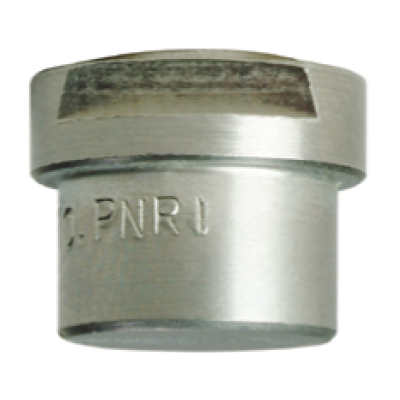

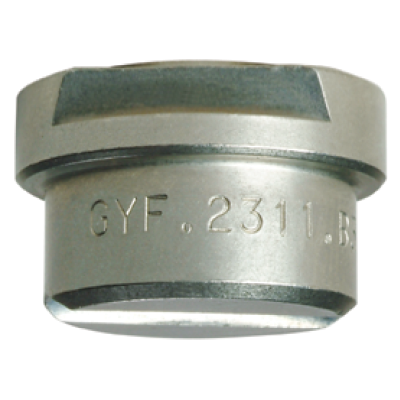

Dysze płaskostrumieniowe GY są zwykle montowane na rurze za pomocą nypla do spawania ZAC i mocowane na miejscu za pomocą nakrętki mocującej VAA. W związku z tym można je łatwo wymienić, a ich połączenie "na jaskółczy ogon” zapewnia zawsze precyzyjny montaż, ponieważ dysza może być montowana tylko wtedy, gdy płaski strumień jest właściwie zorientowany. Są dostępne w trzech typach: wielkość standardowa 3/8", 3/4" i 1". Modele z końcówkami przedstawione na tej stronie dostarczają najbardziej popularnych wartości wydajności, natomiast końcówki dysz płaskostrumieniowych GY o większych pojemnościach i rozmiarach mogą być produkowane na zamówienie i dostarczane z pasującymi złączkami w kształcie jaskółczego ogona i nakrętkami mocującymi. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, stali nierdzewnej w gatunku 303 oraz mosiądzu. Znajdują zastosowanie w przemyśle hutniczym przy procesie walcowania na zimno i wytrawianiu. Kąty rozpylania wahają się od 30°, 45°, 60°, 90° i 120°. Ta różnorodna gama dysz rozpylających jest dostępna w wersjach o standardowym i dużym przepływie. Połączenie dyszy na jaskółczy ogon zapewnia, że strumień natrysku jest zawsze prawidłowo ustawiony i wyrównany.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



3/8" Standardowy przepływ

GYF
30°		 GYM
45°		 GYQ
60°		 GYU
90°		 GYW
120°		 Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 4.0 5.0 7.0 10
● ● ● ● ● 1190 1.30
0.78 1.10 1.34 1.55 1.90 2.19 2.45 2.90 3.47
● ● ● ● ● 1233 1.50
0.95 1.35 1.65 1.90 2.33 2.69 3.01 3.56 4.25
● ● ● ● ● 1310 1.70
1.27 1.79 2.19 2.53 3.10 3.58 4.00 4.74 5.66
● ● ● ● ● 1385 1.80
1.57 2.22 2.72 3.14 3.85 4.45 4.97 5.88 7.03
● ● ● ● ● 1490 2.10
2.00 2.83 3.46 4.00 4.90 5.66 6.33 7.48 8.95
● ● ● ● ● 1581 2.30
2.37 3.35 4.11 4.74 5.81 6.71 7.50 8.87 10.6
● ● ● ● ● 1780 2.70
3.18 4.50 5.52 6.37 7.80 9.01 10.1 11.9 14.2
● ● ● ● ● 1980 3.00
4.00 5.66 6.93 8.00 9.80 11.3 12.7 15.0 17.9
● ● ● ● ● 2124 3.40
5.06 7.16 8.77 10.1 12.4 14.3 16.0 18.9 22.6
● ● ● ● ● 2153 3.80
6.25 8.83 10.8 12.5 15.3 17.7 19.8 23.4 27.9
● ● ● ● ● 2194 4.30
7.96 11.3 13.8 15.9 19.5 22.5 25.2 29.8 35.6

3/4" Wysoki przepływ

GYA
0°		 GYF
30°		 GYM
45°		 GYQ
60°		 GYU
90°		 GYW
120°		 Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 4.0 5.0 7.0 10
  ● ● ● ● ● 1781 2.70
3.18 4.50 5.52 6.37 7.80 9.01 10.1 11.9 14.2
  ● ● ● ● ● 1981 3.00
4.00 5.66 6.93 8.00 9.80 11.3 12.7 15.0 17.9
● ● ● ● ● ● 2125 3.40
5.06 7.16 8.77 10.1 12.4 14.3 16.0 18.9 22.6
● ● ● ● ● ● 2154 3.80
6.25 8.83 10.8 12.5 15.3 17.7 19.8 23.4 27.9
● ● ● ● ● ● 2195 4.30
7.92 11.2 13.7 15.8 19.4 22.4 25.0 29.6 35.4
● ● ● ● ● ● 2246 4.80
10.0 14.2 17.4 20.1 24.6 28.4 31.8 37.6 44.9
● ● ● ● ● ● 2311 5.40
12.7 18.0 22.0 25.4 31.1 35.9 40.1 47.5 56.8
● ● ● ● ● ● 2490 6.40
20.0 28.3 34.6 40.0 49.0 56.6 63.3 74.8 89.5
● ● ● ● ● ● 2610 7.50
24.9 35.2 43.1 49.8 61.0 70.4 78.8 93.2 111
  ● ● ● ● ● 2760 8.30
31.0 43.9 53.7 62.1 76.0 87.8 98.1 116 139
  ● ● ●     3122 12.5
49.8 70.4 86.3 99.6 122 141 158 186 223

Wzór strumienia

Strumień dysz GY

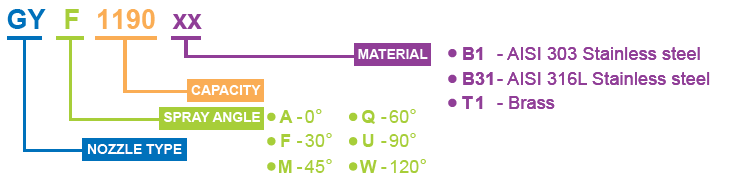

Zasada oznakowania

Kod dysz GY
