Dysza GEADysza GEADysza GEA
W dyszy punktowej osoiowej GE (grubość 1,2 mm) strumień natryskowy jest zbliżony do struktury turbulencji, a specjalna konstrukcja sprawia, że są bardzo łatwe w czyszczeniu. W rurze doprowadzającej te dysze są montowane do stalowej szczotki, która może być ręcznie lub automatycznie obracana, co usuwa wszystkie zanieczyszczenia wymywane przez wodę, a następnie wypłukiwane przez zawór spustowy umieszczony na końcu rury. Dysze tarczowe GE o specjalnej konstrukcji niskoprofilowej można łatwo usunąć w celu czyszczenia, co skraca czas konserwacji i obniża koszty oraz zwiększa wydajność instalacji. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, stali nierdzewnej w gatunku 303 oraz wkładką rubinową dla dysz punktowych. Znajdują zastosowanie w przemyśle papierniczym przy formowaniu oraz walcowaniu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



D
mm
Stal
nierdz.		 Wkładka
rubin
Kod
PNR
Wydajność (l/min) przy wartościach ciśnienia (bar)
3.0 4.0 6.0 10 15 20
0.40
  ●
0170
0.17 0.20 0.24 0.31 0.38 0.44
0.50
  ●
0290
0.29 0.33 0.41 0.53 0.65 0.75
0.60
  ●
0320
0.32 0.37 0.45 0.58 0.72 0.83
0.70
  ●
0420
0.42 0.48 0.59 0.77 0.94 1.08
0.80
● ●
0500
0.50 0.58 0.71 0.91 1.12 1.29
0.85
  ●
0620
0.62 0.72 0.88 1.13 1.39 1.60
0.90
  ●
0780
0.78 0.90 1.10 1.42 1.74 2.01
1.00
● ●
0900
0.90 1.04 1.27 1.64 2.01 2.32
1.10
  ●
1100
1.10 1.27 1.56 2.01 2.46 2.84
1.20
● ●
1130
1.30 1.50 1.84 2.37 2.91 3.36
1.50
●
1170
1.70 1.96 2.40 3.10 3.80 4.39
2.00
●
1310
3.10 3.58 4.38 5.66 6.93 8.00

Wzór strumienia

Strumień dysz FAA

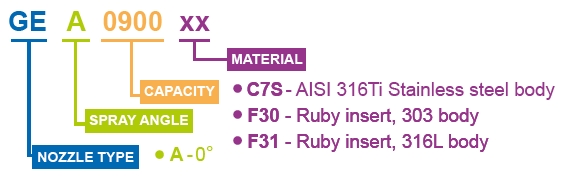

Zasada oznakowania

Kod dysz GEA
