Dysza JAADysza JAA

STANDARDOWY PRZEPŁYW

Standardowe płaskostrumieniowe dysze są dostępne w szerokim zakresie różnych wydajności, kątów natryskiwania, wielkości gwintu i materiałów. Używane w wielu zastosowaniach przemysłowych, wytwarzają mgiełkę natryskową i dostarczają odpowiednią siłę uderzenia. Dysze te charakteryzuje daleki zasięg działania.

DUŻY PRZEPŁYW

Standardowe dysze płaskostrumieniowe serii J dalekiego zasięgu są dostępne w szerokim zakresie różnych wydajności, kątów natryskiwania, wielkości gwintu i materiałów. Modele o dużej wydajności wytwarzają silny strumień natryskowy z efektem mgły i silnym działaniem myjącym.

Dysze serii J stosowane są w hutnictwie do chłodzenia elektrod, chłodzenia ciągów odlewniczych, przy obróbce cieplnej metali nieżelaznych, przy procesie walcowania na zimo i wytrawiania. Dysze w przemyśle papierniczym stosowane są przy przygotowywaniu masy, formowania, walcowania. W przemyśle chemicznym stosowane są przy wtryskiwaniu środków chemicznych.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

Standardowy przepływ

1/8"
JAA
1/4"
JBA
3/8"
JCA
Kod
PNR		 D
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 4.0 5.0 7.0 10 20
● ●   0780 0.91
0.32 0.45 0.64 0.78 0.90 1.01 1.19 1.42 2.01
● ●   1120 1.10
0.49 0.69 0.98 1.20 1.39 1.55 1.83 2.19 3.10
● ●   1160 1.30
0.65 0.92 1.31 1.60 1.85 2.07 2.44 2.92 4.13
● ●   1190 1.30
0.78 1.10 1.55 1.90 2.19 2.45 2.90 3.47 4.91
● ●   1233 1.50
0.95 1.35 1.90 2.33 2.69 3.01 3.56 4.25 6.02
● ●   1310 1.70
1.27 1.79 2.53 3.10 3.58 4.00 4.74 5.66 8.00
● ●   1385 1.80
1.57 2.22 3.14 3.85 4.45 4.97 5.88 7.03 9.94
● ●   1490 2.10
2.00 2.83 4.00 4.90 5.66 6.33 7.48 8.95 12.7
● ● ● 1581 2.30
2.37 3.35 4.74 5.81 6.71 7.50 8.87 10.6 15.0
● ● ● 1780 2.70
3.18 4.50 6.37 7.80 9.01 10.1 11.9 14.2 20.1
● ● ● 1980 3.00
4.00 5.66 8.00 9.80 11.3 12.7 15.0 17.9 25.3
● ● ● 2124 3.40
5.06 7.16 10.1 12.4 14.3 16.0 18.9 22.6 32.0
● ● ● 2153 3.80
6.25 8.83 12.5 15.3 17.7 19.8 23.4 27.9 39.5
  ● ● 2195 4.30
7.96 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ● ● 2245 4.80
10.0 14.1 20.0 24.5 28.3 31.6 37.4 44.7 63.3
  ● ● 2274 5.20
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ● ● 2310 5.40
12.7 17.9 25.3 31.0 35.8 40.0 47.4 56.6 80.0
  ● ● 2390 6.00
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
  ● ● 2470 6.20
19.2 27.1 38.4 47.0 54,3 60.7 71.8 85.8 121

Wysoki przepływ
Kąt 1/2" 3/4" 1" Kod
PNR
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 4.0 5.0 7.0 10 20
0° ●     JDA 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
  ●     JDA 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
    ●   JEA 3134 xx
54.7 77.4 109 134 155 173 205 245 346
    ●   JEA 3275 xx
112 159 225 275 318 355 420 502 710
      ● JFA 3390 xx
159 225 318 390 450 503 595 712 1007
      ● JFA 3435 xx
178 251 355 435 502 562 664 794 1123

Wzór strumienia

Strumień dysz JAA

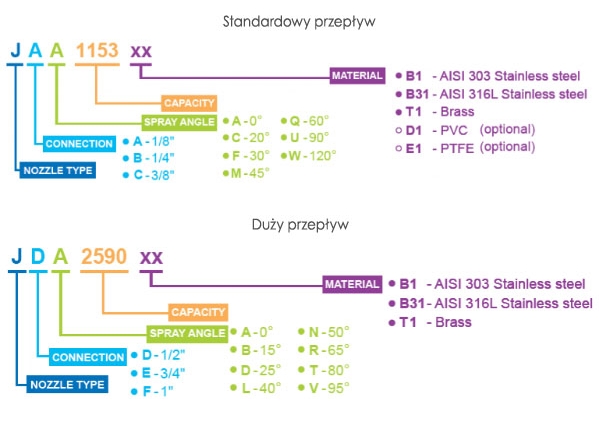

Zasada oznakowania

Kod dysz JAA
