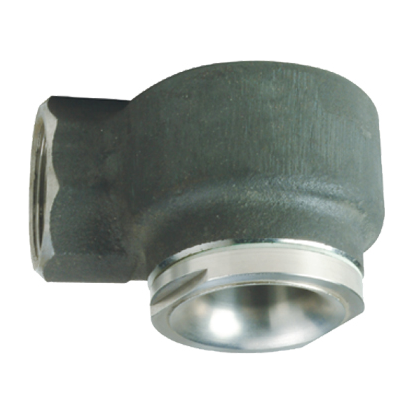

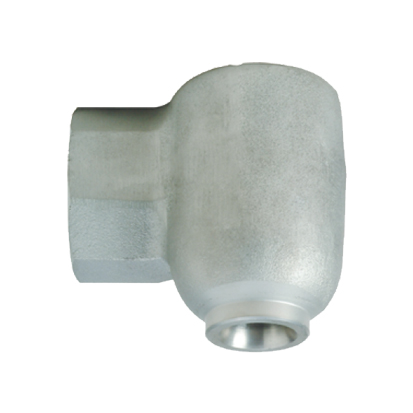

Dysza PADysza PBDysza PA

Dysza pustostożkowa PA / PB generuje pusty strumień stożkowy drobno rozpylonych kropelek i działa na zasadzie przepływu kątowego. Są one zaprojektowane z użyciem stycznej metody atomizacji. Wewnątrz tych dysz znajduje się osiowy rowek, który wtryskuje ciecz stycznie do komory wirowej, gdzie silna siła odśrodkowa wytwarza dużą prędkość obrotową i wytwarza drobno rozpylony strumień cieczy. Ponieważ te dysze mają duży swobodny przelot wewnątrz i bez wkładki wirowej, oferują maksymalną odporność na zatykanie. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L oraz mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR		 RF
inch		 DE
mm		 DU
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.3 0.5 0.7 1.0 2.0 3.0 5.0 7.0 10.0
Wymiary mm
H L WS
70° PAS 1170 xx 3/8" 3.5 2.0
0.54 0.69 0.82 0.98 1.39 1.70 2.19 2.60 3.10
27 37 22
90° PAU 1390 xx 3/8" 4.0 3.8
1.23 1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12

  PAU 1670 xx 1/2" 5.6 5.2
2.12 2.74 3.24 3.87 5.47 6.70 8.65 10.2 12.2
38 46 27
  PAU 1850 xx   5.7 6.0
2.69 3.47 4.11 4.91 6.94 8.50 11.0 13.0 15.5

  PAU 2115 xx   6.6 6.9
3.64 4.69 5.56 6.64 9.39 11.5 14.8 17.6 21.0

  PAU 2220 xx 3/4" 8.5 9.0
6.96 8.98 10.6 12.7 18.0 22.0 28.4 33.6 40.2
48 60 36
  PAU 2320 xx   9.5 11.5
10.1 13.1 15.5 18.5 26.1 32.0 41.3 48.9 58.4

  PAU 2420 xx   9.6 14.0
13.3 17.1 20.3 24.2 34.3 42.0 54.2 64.2 76.7

  PAU 2730 xx 1" 20x10 13.7
23.1 29.8 35.3 42.1 59.6 73.0 94.2 112 133
60 75 46
  PAU 2970 xx     16.5
30.7 39.6 46.9 56.0 79.2 97.0 125 148 177
60 75 46
  PAU 3147 xx 1 1/2" 32x16 19.5
46.5 60.0 71.0 84.9 120 147 190 225 268
90 93 60
  PAU 3194 xx     22.0
61.3 79.2 93.7 112 158 194 250 296 354

  PAU 3244 xx 2" 35x20 26.5
77.2 99.6 118 141 199 244 315 373 445
127 117 80
  PAU 3294 xx     28.5
93.0 120 142 170 240 294 380 449 537

  PAU 3364 xx 2 1/2" 25x40 29.5
115 149 176 210 297 364 470 556 665
156 140 100
  PAU 3490 xx     36.5
155 200 237 283 400 490 633 748 895

  PAU 3605 xx     45.0
191 247 292 349 494 605 781 924 1105

130° PBY 1390 xx 3/8" 3.0 4.5
1.23 1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12
27 37 22
  PBY 1850 xx   4.4 7.5
2.69 3.47 4.11 4.91 6.94 8.50 11.0 13.0 15.5

  PBY 1980 xx 1/2" 4.0 12.0
3.10 4.00 4.73 5.66 8.00 9.80 12.7 15.0 17.9
35 46 27
  PBY 2128 xx   4.7 12.0
4.05 5.23 6.18 7.39 10.5 12.8 16.5 19.6 23.4

  PBY 2208 xx   6.5 12.0
6.58 8.49 10.0 12.0 17.0 20.8 26.9 31.8 38.0

  PBY 2220 xx 3/4" 6.1 15.0
6.96 8.98 10.6 12.7 18.0 22.0 28.4 33.6 40.2
50 60 36
  PBY 2320 xx   6.5 19.0
10.1 13.1 15.5 18.5 26.1 32.0 41.3 48.9 58.4

  PBY 2420 xx   8.0 19.0
13.3 17.1 20.3 24.2 34.3 42.0 54.2 64.2 76.7

  PBY 2730 xx 1" 13.4 26.0
23.1 29.8 35.3 42.1 59.6 73.0 94.2 112 133
60 93 47
  PBY 2970 xx   14.0 26.0
30.7 39.6 46.9 56.0 79.2 97.0 125 148 177

  PBY 3147 xx 1 1/2" 15.0 37.0
46.5 60.0 71.0 84.9 120 147 190 225 268
75 111 60
  PBY 3194 xx   19.5 37.0
61.3 79.2 93.7 112 158 194 250 296 354

  PBY 3244 xx 2" 22.0 45.0
77.2 99.6 118 141 199 244 315 373 445
91 140 75
  PBY 3294 xx   27.1 45.0
93.0 120 142 170 240 294 380 449 537

  PBY 3364 xx 2 1/2" 25.5 64.0
115 149 176 210 297 364 470 556 665
128 193 90
  PBY 3490 xx   33.0 64.0
155 200 237 283 400 490 633 748 895

  PBY 3605 xx   38.0 64.0
191 247 292 349 494 605 781 924 1105

  PBY 3665 xx   43.0 64.0
210 271 321 384 543 665 859 1016 1214

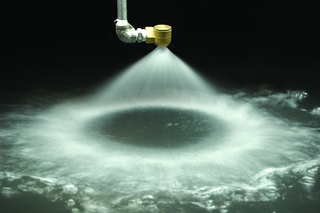

Wzór strumienia

Strumień dysz PA

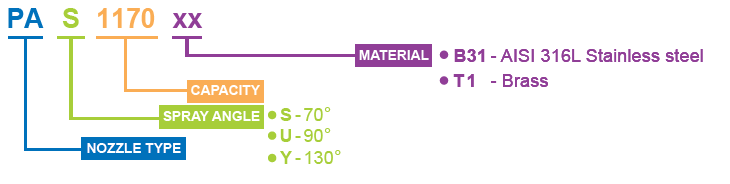

Zasada oznakowania

Kod dysz PA
