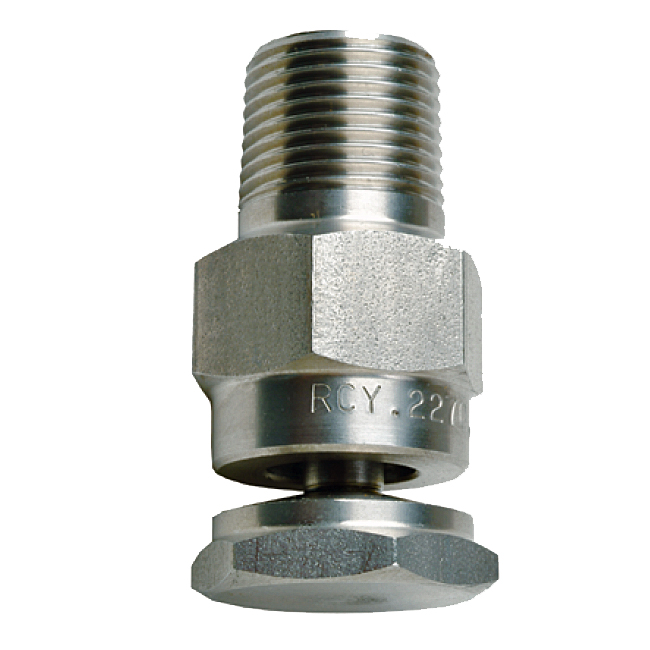

Dysza RCDysza RC

Dysza pustostożkowa RC wytwarza strumień w kształcie pierścienia. Strumień wody uderza w korek odchylający zamocowany do otworu wylotowego dyszy, wytwarzając małe kropelki, bardzo szerokie kąty natryskiwania i równomierny rozkład. Dysze te są bardzo wydajne i odporne na zatkanie. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 303, mosiądzu oraz opcjonalnie ze stali nierdzewnej w gatunku 316.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt
RG
inch
1/4" 3/8"
Kod
PNR
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10

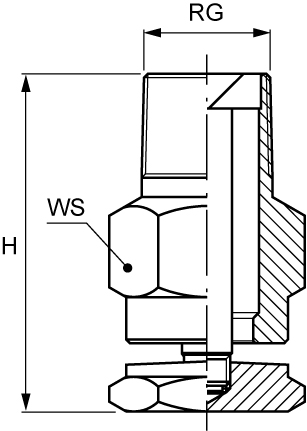

Wymiary
mm
H WS
150°
●
RCY 1780 xx
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2
33 17

●
RCY 2117 xx
4.82 5.70 6.81 9.63 11.8 15.2 18.0 21.5


●
RCY 2157 xx
6.41 7.58 9.06 12.8 15.7 20.3 24.0 28.7


●
RCY 2196 xx
7.96 9.42 11.3 15.9 19.5 25.2 29.8 35.6


  ●
RCY 2230 xx
9.39 11.1 13.3 18.8 23.0 29.7 35.1 42.0
44 22

  ●
RCY 2270 xx
11.0 13.0 15.6 22.0 27.0 34.9 41.2 49.3


  ●
RCY 2310 xx
12.7 15.0 17.9 25.3 31.0 40.0 47.4 56.6


  ●
RCY 2350 xx
14.3 16.9 20.2 28.6 35.0 45.2 53.5 63.9


  ●
RCY 2390 xx
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2

180°
●
RCZ 1780 xx
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2
33 17

●
RCZ 2117 xx
4.82 5.70 6.81 9.63 11.8 15.2 18.0 21.5


●
RCZ 2157 xx
6.41 7.58 9.06 12.8 15.7 20.3 24.0 28.7


●
RCZ 2196 xx
7.96 9.42 11.3 15.9 19.5 25.2 29.8 35.6


  ●
RCZ 2230 xx
9.39 11.1 13.3 18.8 23.0 29.7 35.1 42.0
44 22

  ●
RCZ 2270 xx
11.0 13.0 15.6 22.0 27.0 34.9 41.2 49.3


  ●
RCZ 2310 xx
12.7 15.0 17.9 25.3 31.0 40.0 47.4 56.6


  ●
RCZ 2350 xx
14.3 16.9 20.2 28.6 35.0 45.2 53.5 63.9


  ●
RCZ 2390 xx
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2


Wzór strumienia

Strumień dysz RC

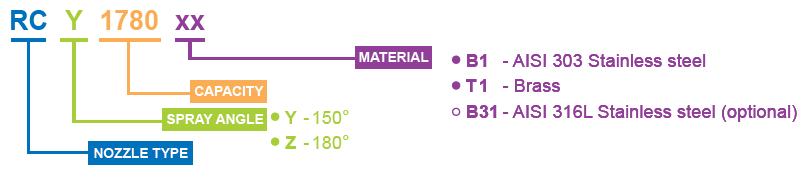

Zasada oznakowania

Kod dysz RC
