Dysze PRDysze PR

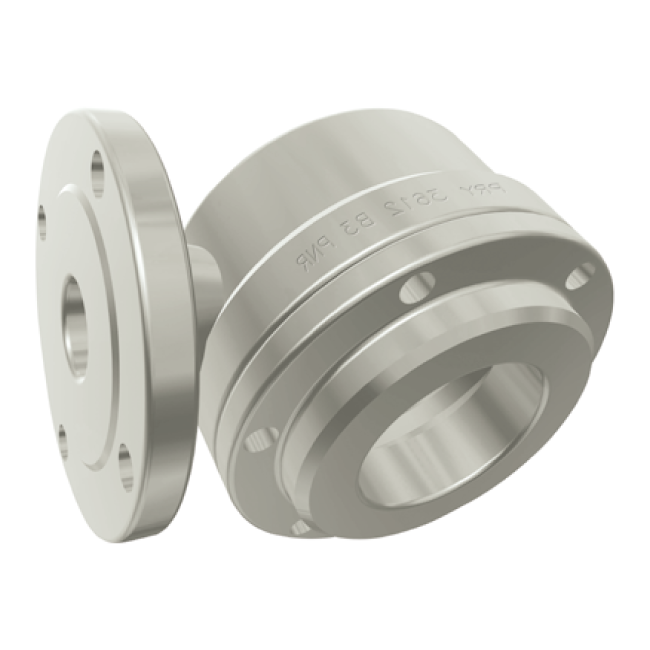

Dysza pustostożkowa PR wytwarza strumień w oparciu o zasadę strumienia stycznego, generującą rozpylone strumienie z dużymi prędkościami przepływu. Mają one duży swobodny przelot wewnątrz i oferują znaczną odporność na zatkanie i wysoką wydajność. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316 oraz żeliwa.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR		 DN
inch		 DE
mm		 DU
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 5.0
Wymiary
mm
FF H L L1
130° PRY 3612 xx 3" 31.0 90
250 353 500 612 790
200 157 250 150
  PRY 3685 xx   34.0 90
280 395 559 685 884

  PRY 3771 xx   36.5 90
315 445 630 771 995

  PRY 3869 xx   39.5 90
355 502 710 869 1122

  PRY 3979 xx   40.0 90
400 565 799 979 1264

  PRY 4110 xx   43.0 90
449 635 898 1100 1420

  PRY 4122 xx   50.0 90
498 704 996 1220 1575

  PRY 4153 xx   57.0 90
625 883 1249 1530 1975

  PRY 4195 xx 4" 60.0 145
796 1126 1592 1950 2517
220 242 355 200
  PRY 4244 xx   70.0 145
996 1409 1992 2440 3150

  PRY 4306 xx   79.0 145
1249 1767 2498 3060 3950

  PRY 4385 xx   87.0 145
1572 2223 3144 3850 4970


Wzór strumienia

Strumień dysz PR

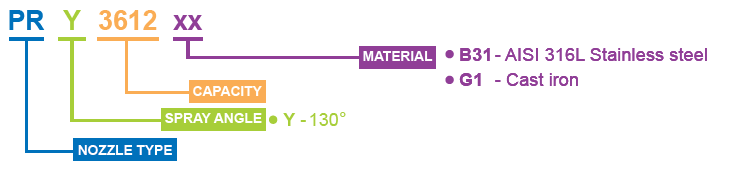

Zasada oznakowania

Kod dysz PR
