Dysza AA

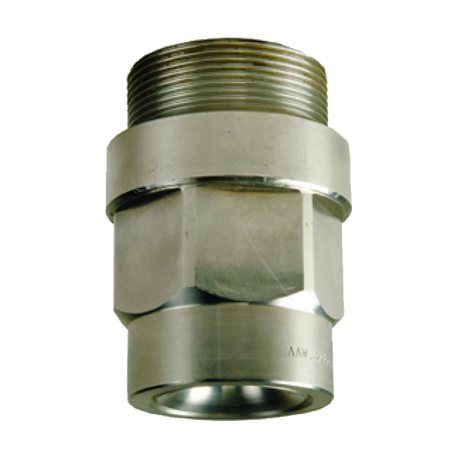

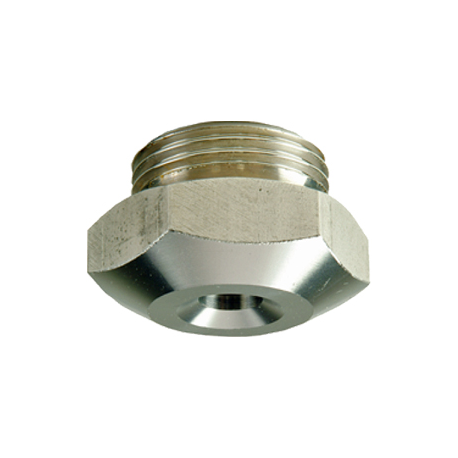

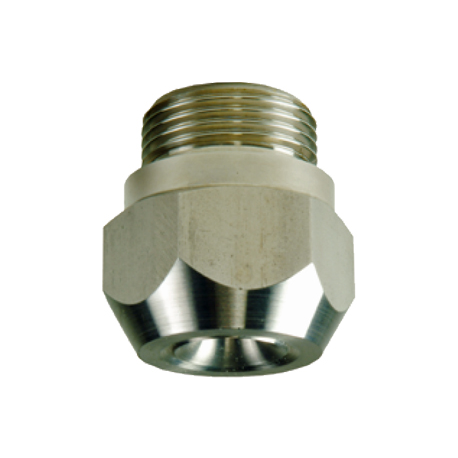

Dysza pełny stożek typu AA wykonana jest z korpusu i szczelinowej wkładki mieszającej, w celu równomiernego rozprowadzania strumienia. Ten typ konstrukcji zapewnia budowę dyszy krótszą niż inne typy i jest stosowany w aplikacjach, w których mamy do dyspozycji ograniczoną przestrzeń. Gwint przyłączeniowy jest zgodny ze standardami BSP. Typowe zastosowania w przemyśle chemicznym to chłodzenie gazów, oczyszczanie spalin,  procesy mycia i systemy przeciwpożarowe. Solidna konstrukcja wkładki zapobiega jej zapadaniu pod wpływem wysokiej temperatury. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, 303 (opcja), mosiądzu, PVC, PP (opcja), PTFE (opcja). Dysze dostępne są z kątami natrysku 90⁰ i 120⁰ i z gwintami zewnętrznymi od 3/4″ do 3″.

 Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR		 RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10
H
mm		 H1
mm		 WS
mm
90° AAU 2305 xx 3/4" 6.1 3.0
12.5 14.7 17.6 24.9 30.5 39.4 46.6 55.7
22 10 32
  AAU 2385 xx   6.7 3
15.7 18.6 22.2 31.4 38.5 49.7 58.8 70.3

  AAU 2490 xx   7.8 4.0
20 23.7 28.3 40.0 49.0 63.3 74.8 89.5

  AAU 2610 xx 1" 9.0 4.0
24.9 29.5 35.2 49.8 61.0 78.7 93.2 111
27 12 40
  AAU 2780 xx   10.5 5.0
31.8 37.7 45.0 63.7 78.0 101 119 142

  AAU 3123 xx 1 1/4" 12.5 6.0
50.2 59.4 71.0 100 123 159 188 225
30 14 50
  AAU 3194 xx 1 1/2" 16.0 6.0
79.2 93.7 112 158 194 250 196 354
35 16 60
  AAU 3310 xx 2" 20.0 7.0
127 150 179 253 310 400 474 566
45 18 75
  AAU 3386 xx   23.0 9.0
158 186 223 315 386 498 590 705

  AAU 3490 xx 2 1/2" 25.0 12.0
200 237 283 400 490 633 748 895
52 22 90
  AAU 3610 xx   28.5 13.0
249 295 352 498 610 788 932 1114

  AAU 3775 xx 3" 32.0 16.0
316 374 447 633 775 1001 1184 1415
60 24 110
120° AAW 2490 xx 3/4" 7.9 3.0
20.0 23.7 28.3 40.0 49.0 63.3 74.8 89.5
38 11 32
  AAW 2780 xx 1" 13.7 6.0
31.8 37.7 45.0 63.7 78.0 101 119 142
47 15 40
  AAW 3123 xx 1 1/4" 12.7 6.0
50.2 59.4 71.0 100 123 159 188 225
62 19 50
  AAW 3194 xx 1 1/2" 16.0 6.0
79.2 93.7 112 158 194 250 296 354
77 21 50
  AAW 3310 xx 2" 20.0 10.0
127 150 179 253 310 400 474 566
99 24 60
  AAW 3386 xx   22.7 10.0
158 186 223 315 386 498 590 705

  AAW 3490 xx 2 1/2" 25.5 12.0
200 237 283 400 490 633 748 895
123 27 75
  AAW 3610 xx   30.0 13.0
249 295 352 498 610 788 932 1114

  AAW 3775 xx 3" 32.0 14.0
316 374 447 633 775 1001 1184 1415
150 30 85
