Dysze BSDysze BTDysze BRDysze BR BS BT BU

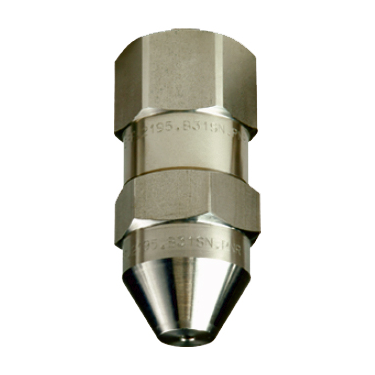

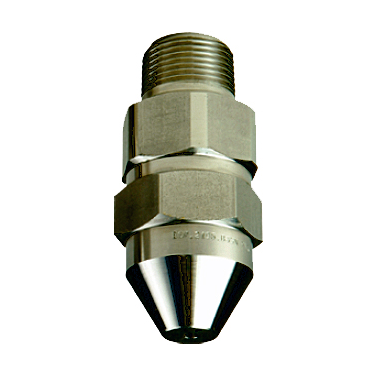

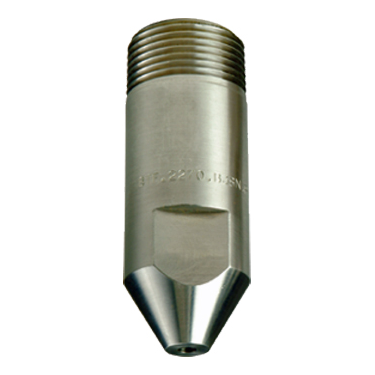

Dysza pełnostożkowa BR, BS, BT, BU wytwarzają strumień o dużych kroplach i skoncentrowany pod wąskim kątem natrysku, aby zmaksymalizować siłę uderzenia na jednostkę powierzchni kwadratowej. Dostępne są wartości kąta natryskiwania 15° lub 30°, z możliwością wyboru gwintów męskich lub żeńskich. Dysze BR / BS są wykonane z trzech części zaprojektowanych tak, aby umożliwić ich łatwy demontaż i czyszczenie w przypadku zatkania. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, 303, mosiądzu, PTFE, PVC, Polipropylen.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt strumienia 15°

BRB
GW		 BSB
GZ		 BUB
GW		 Kod
PNR		 RF RG
inch		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
1.0 2.0 3.0 5.0 10
Wymiary
mm
DIA H1 H2 WS
● ●   1270 xx 1/8" 1.6
1.56 2.20 2.70 3.49 4.93
  33 35 12
● ●   1550 xx   2.3
3.18 4.49 5.50 7.10 10.0

● ●   2117 xx 1/4" 3.2
6.75 9.55 11.7 15.1 21.4
  44 44 17
● ●   2196 xx 3/8" 4.2
11.3 16.0 19.6 25.3 35.8
  53 53 22
● ●   2352 xx 1/2" 5.6
20.3 28.7 35.2 45.4 64.3
  72 72 24
    ● 2587 xx 3/4" 7.8
33.9 47.9 58.7 75.8 107
32 72   25
    ● 3110 xx 1" 10.2
63.5 89.8 110 142 201
40 92   35
    ● 3168 xx 1 1/4" 12.6
97.0 137 168 217 307
48 117   40
    ● 3245 xx 1 1/2" 15.1
141 200 245 316 447
60 127   52
    ● 3450 xx 2" 22.0
260 367 450 581 822
80 183   70
    ● 3680 xx 2 1/2" 26.0
393 555 680 878 1242
90 223   85

Kąt strumienia 30°

BRF
GW		 BSF
GZ		 BTF
GW		 Kod
PNR		 RF RG
inch		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
1.0 2.0 3.0 5.0 10
Wymiary
mm
DIA H1 H2 WS
● ●   0980 xx 1/8" 1.0
0.57 0.80 0.98 1.27 1.79
  33 35 12
● ●   1160 xx   1.2
0.92 1.31 1.60 2.07 2.92

● ●   1350 xx 1/4" 1.8
2.02 2.86 3.50 4.52 6.39
  44 44 17
● ●   1550 xx 3/8" 2.3
3.18 4.49 5.50 7.10 10.0
  53 53 22
● ●   2117 xx 1/2" 3.2
6.75 9.55 11.7 15.1 21.4
  72 72 24
● ●   2195 xx 3/4" 4.2
11.3 15.9 19.5 25.2 35.6
  84 87 25
    ● 2270 xx 1" 5.1
15.6 22.0 27.0 34.9 49.3
34   92 35
    ● 2390 xx
6.1 22.5 31.8 39.0 50.3

    ● 2590 xx 1 1/4" 7.4
34.1 48.2 59.0 76.2 108
42   117 40
    ● 2780 xx   8.6
45.0 63.7 78.0 101 142

    ● 2980 xx 1 1/2" 9.6
56.6 80.0 98.0 127 179
48   127 52
    ● 3117 xx   10.5
67.5 95.5 117 151 214

    ● 3137 xx 2" 11.1
79.1 112 137 177 250
60   200 55
    ● 3156 xx   11.9
90.1 127 156 201 285

    ● 3195 xx   13.5
113 159 195 252 356

    ● 3235 xx 2 1/2" 14.7
136 192 235 303 429
70   254 60
    ● 3275 xx   15.9
159 225 275 355 502

    ● 3390 xx   19.1
225 318 390 503 712

    ● 3430 xx   19.8
248 351 430 555 785

    ● 3470 xx   20.6
271 384 470 607 858

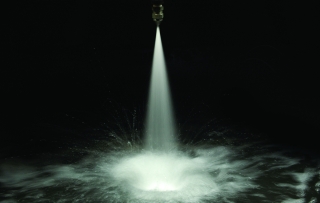

Wzór strumienia

Strumień dyszy BR BS BT BU

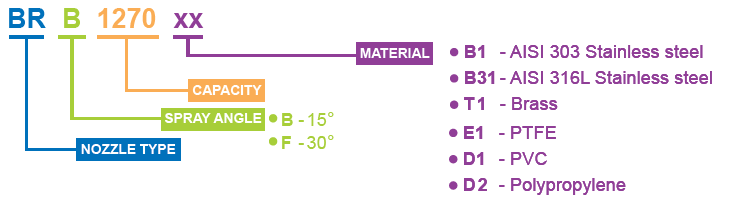

Zasada oznakowania

Kod dysz BR BS BT BU
