Dysze pełnostożkowe typ EX - 120°

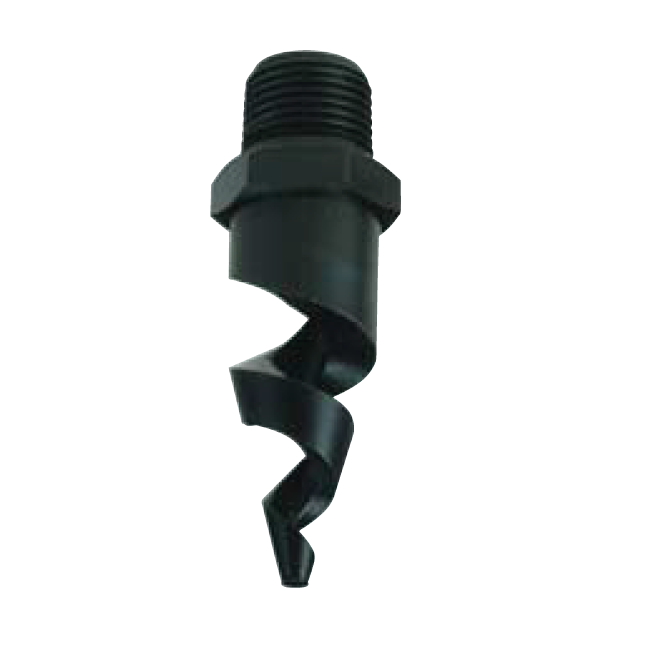

Dysza z pełnym stożkiem E-X z typową wydłużoną spiralą, działa na zasadzie uderzenia poprzez ugięcie strumienia wody na profil spiralny, który zapewnia pożądany kąt natrysku. Ich specyficzny kształt bez wewnętrznych części powoduje, że większy wewnętrzny swobodny pasaż nadaje się do pracy z większą pojemnością i wyższą odpornością na zatykanie niż inne o tej samej wielkości. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, mosiądzu, PVC, PP, PVDF, PTFE oraz Hastelloy C22.
Dostępne modele dysz
Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.
| Kąt | Kod PNR |
RG inch |
D mm |
D1 mm |
|
|
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120° | ECW 2230 xx Xy | 3/8" | 4.8 | 4.8 |
|
|
||||||||||||||||||||
| ECW 2317 xx Xy | 5.6 | 5.6 |
|
|
||||||||||||||||||||||
| ECW 2410 xx Xy | 6.4 | 6.4 |
|
|
||||||||||||||||||||||
| ECW 2640 xx Xy | 7.9 | 7.9 |
|
|
||||||||||||||||||||||
| EDW 2940 xx Xy | 1/2" | 9.5 | 9.5 |
|
|
|||||||||||||||||||||
| EDW 3128 xx Xy | 11.1 | 11.1 |
|
|
||||||||||||||||||||||
| EEW 3165 xx Xy | 3/4" | 12.7 | 12.7 |
|
|
|||||||||||||||||||||
| EFW 3260 xx Xy | 1" | 16.0 | 16.0 |
|
|
|||||||||||||||||||||
| EFW 3372 xx Xy | 19.0 | 19.0 |
|
|
||||||||||||||||||||||
| EHW 3507 xx Xy | 1 1/2" | 22.2 | 22.2 |
|
|
|||||||||||||||||||||
| EHW 3663 xx Xy | 25.4 | 25.4 |
|
|
||||||||||||||||||||||
| EHW 3747 xx Xy | 28.6 | 28.6 |
|
|
||||||||||||||||||||||
| EKW 4109 xx Xy | 2" | 35.0 | 35.0 |
|
|
|||||||||||||||||||||
| EKW 4139 xx Xy | 38.1 | 38.1 |
|
|
||||||||||||||||||||||
| EMW 4204 xx Xy | 3" | 44.5 | 44.5 |
|
|
|||||||||||||||||||||
| EMW 4265 xx Xy | 51.0 | 51.0 |
|
|
||||||||||||||||||||||
| EPW 4412 xx Xy | 4" | 63.5 | 63.5 |
|
|
|||||||||||||||||||||
Wzór strumienia

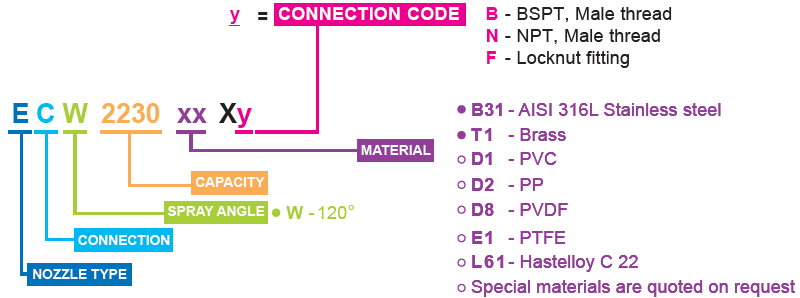

Zasada oznakowania
