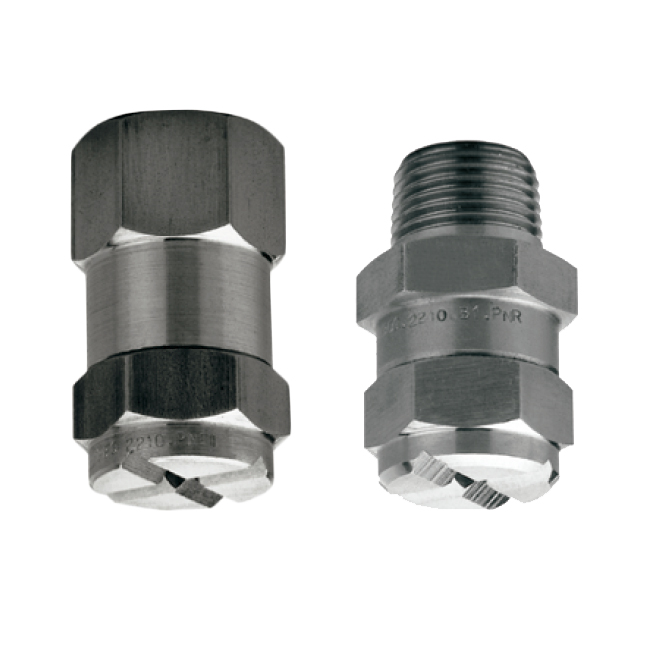

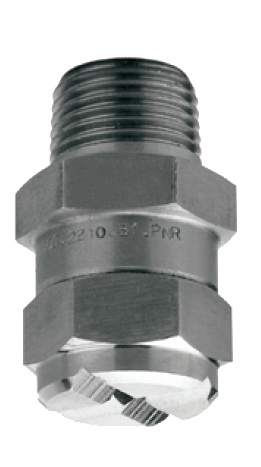

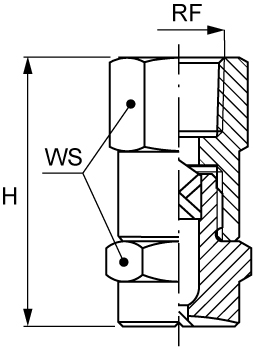

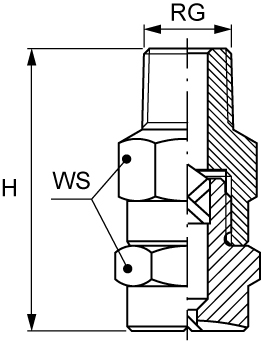

Dysze BB BDDysza BB BD
Dysza z pełnym stożkiem BB / BD oferuje trzyczęściową budowę składającą się z korpusu, wkładki X-Vane i złączki. Dysze z serii BB / BD dają kwadratowy kształt strumienia i nadają się do środowisk roboczych, które wymagają ścisłego pokrycia. Najważniejszą cechą dyszy pełnostożkowych BB / BD jest ich  wkładka zawirowująca X-Vane, którą można łatwo zdemontować. Jest ona zamontowana pomiędzy korpusem i przyłączem, umożliwiając najwęższe przejście, aby uniknąć zatykania. Dysze BB/ BD to najlepszy wybór, aby rozwiązać problemy z zapychaniem. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, 303, mosiądzu (opcja).

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



BBQ
GW		 BDQ
GZ		 Kod
PNR		 RF
RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
Uzyskany kąt strumienia (°) przy ciśnieniu (bar)
0.5 1.5 6.0
● ● 1270 1/8" 1.8 1.0
1.30 1.56 2.21 2.70 3.49 4.12 4.93
40° 52° 47°
● ● 1360   1.9 1.3
1.74 2.08 2.94 3.60 4.65 5.50 6.57
48° 63° 57°
● ● 1440   2.1 1.3
2.13 2.54 3.59 4.40 5.68 6.72 8.03
60° 66° 60°
● ● 1740 1/4" 2.8 1.6
3.58 4.27 6.04 7.40 9.55 11.3 13.5
62° 67° 61°
● ● 1890   3.2 1.6
4.30 5.14 7.27 8.90 11.5 13.6 16.3
70° 75° 68°
● ● 2110   3.8 1.6
5.31 6.35 8.98 11.0 14.2 16.8 20.1
78° 82° 75°
● ● 2133 3/8" 3.8 2.4
6.42 7.68 10.9 13.3 17.2 20.3 24.3
71° 75° 68°
● ● 2210 1/2" 5.6 3.0
10.1 12.1 17.2 21.0 27.1 32.1 38.3
71° 75° 68°
● ● 2270   6.4 3.2
13.0 15.6 22.1 27.0 34.9 41.2 49.3
78° 82° 75°

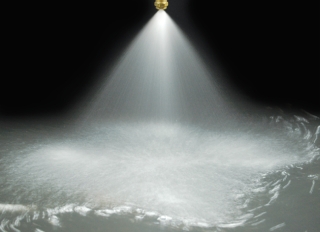

Wzór strumienia

Strumień dyszy BB BD

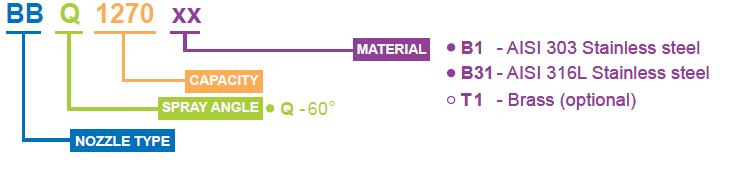

Zasada oznakowania

Kod dysz BB BD
